製品概要

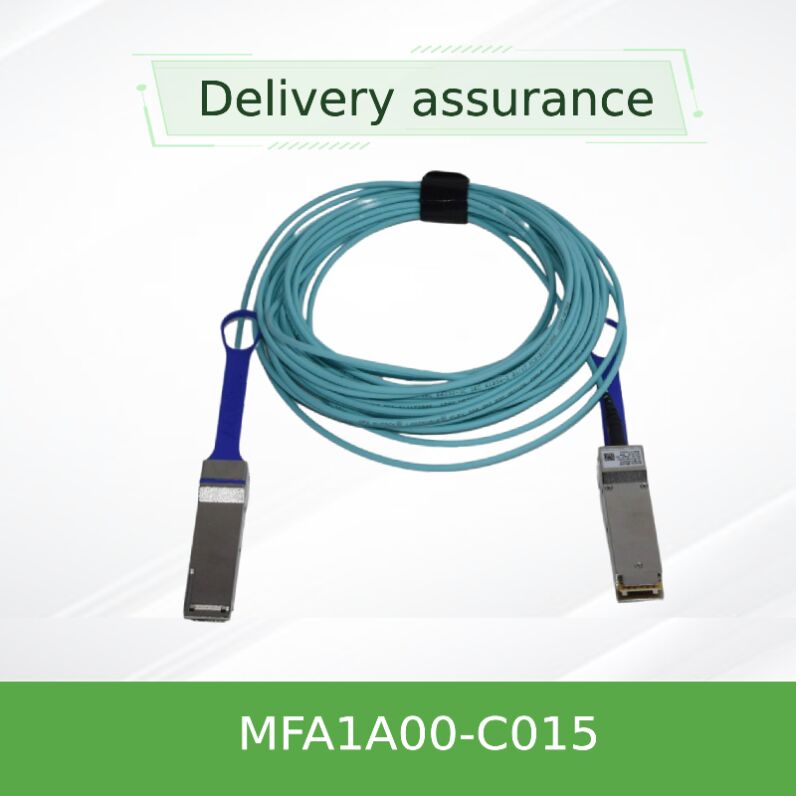

NVIDIA MFA1A00-C015は、100Gb/sイーサネットシステム向けに設計されたQSFP28 VCSELベースのアクティブ光ケーブル（AOC）です。各端子に4つのマルチモードファイバトランシーバを内蔵し、それぞれ最大26Gb/sで動作し、合計100Gb/sの帯域幅を提供します。このケーブルは、レーンごとのリタイミング選択、プログラム可能な入力イコライゼーション、および出力プリエンファシスを備え、最大100メートルの距離で信号品質を確保します。この15メートルのバリアントは、エンタープライズおよびハイパースケールデータセンター内のトップオブラック（ToR）およびミドルオブラウン（MoR）アーキテクチャに最適です。

パッシブ銅ケーブルと比較して、MFA1A00シリーズはより長い伝送距離、軽量、優れたエアフロー、および改善されたEMI耐性を提供します。ホットプラグ対応のQSFP28フォームファクタにより、システムダウンタイムなしで簡単に設置および交換できます。

主な機能

テクノロジー：VCSEL & リタイミングアーキテクチャ

MFA1A00-C015は、Vertical Cavity Surface Emitting Laser（VCSEL）テクノロジーとマルチモードファイバ（MMF）を組み合わせて、信頼性の高い100Gb/s伝送を実現します。4つの光レーンのそれぞれは25.78Gb/s（100GbEイーサネットレート）で動作し、選択可能なリタイミングをサポートします。リタイミングが有効になると、内部のクロックおよびデータリカバリ（CDR）回路が信号をクリーンにし、ジッターを低減するため、ケーブルは長距離リンクや高密度バックプレーンに適しています。プログラム可能なTx入力イコライゼーションはホストボードの損失を補償し、プログラム可能なRx出力振幅とプリエンファシスは受信SerDesに調整されます。この適応型アーキテクチャにより、幅広いスイッチおよびネットワークインターフェースカード（NIC）との相互運用性が確保されます。

一般的な導入例

• 100GbEリーフ・スパインファブリックにおけるトップオブラック（ToR）からサーバーへの接続
• 同じラック内でのスイッチ間短距離相互接続
• 低遅延、高帯域幅リンクを必要とする高性能コンピューティング（HPC）クラスター
• EMI耐性が重要なデータセンターのスパイン・リーフアーキテクチャ
• 100GbEアップリンクを備えたエンタープライズコア集約レイヤー

互換性

MFA1A00-C015は、SFF-8665に準拠した標準QSFP28ポートと互換性があります。100GbEスイッチプラットフォーム（NVIDIA Spectrum、Mellanox、およびCisco、Arista、Juniperのサードパーティ製スイッチ）および100GbEネットワークインターフェースカード（NVIDIA ConnectXシリーズ、Intel、Broadcom）をサポートします。InfiniBand環境では、EDR最適化された注文コード（MFA1A00-Exxx）を使用してください。このケーブルは、リタイミングなしで低ビットレートでも動作し、40GbEおよび25GbEリンクとの下位互換性を提供します。

仕様

絶対最大定格

動作仕様

電気・ケーブル機械

注文部品番号

電力効率

技術主導のプロバイダーとして、Hong Kong Starsurge Group Co., Limitedは、プリセールスの互換性検証、カスタム長注文（MOQによる）、およびアフターセールスのRMAサービスを含む、ライフサイクル全体をサポートします。当社の技術チームは、ファームウェアチェック、リタイミング設定、および既存のネットワークへの統合を支援できます。ドキュメントパッケージ（認証、メモリマップアプリケーションノート、コンプライアンスレポート）については、サポートにお問い合わせください。

よくある質問

Q: MFA1A00-C015は40GbEスイッチと互換性がありますか？

IEC 60825-1/2および21 CFR 1040に準拠したクラス1レーザー製品です。レーザー開口部への直接暴露を避けてください。

• ファイバーの損傷や光損失を防ぐため、最小曲げ半径（30mm）を超えないでください。
• 設置中は適切なESD対策を行ってください。リストストラップまたは接地された機器を使用してください。
• 指定されたケース温度範囲（0℃～70℃）内で操作してください。
• 清掃には乾いた糸くずの出ない布を使用してください。光コネクタに液体溶剤を使用しないでください。
