NVIDIA MFP7E20-N010 10m パッシブ光ファイバースプリッターケーブル | MPO-12/APC - 2xMPO-12/APC (400G/800G InfiniBand用)
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MFP7E20-N010 |
| 書類: | MFP7E20-Nxxx.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 型番: | MFP7E20-N010 | 材質形状: | 丸線 |
|---|---|---|---|
| 許可された引張強度: | 1000n <10000n | 証明: | RoHS, CE, ISO9001, VDE, CCC |
| シース材質: | PVC | 長さ: | 10メートル |
| データレート: | 400GB/s | 起源: | インド /イスラエル /中国 |
| ハイライト: | NVIDIA 10m パッシブ光ファイバースプリッターケーブル,MPO-12 APC 400G InfiniBandケーブル,NVIDIA MPO-12 スプリッター (保証付き) |
||
製品の説明

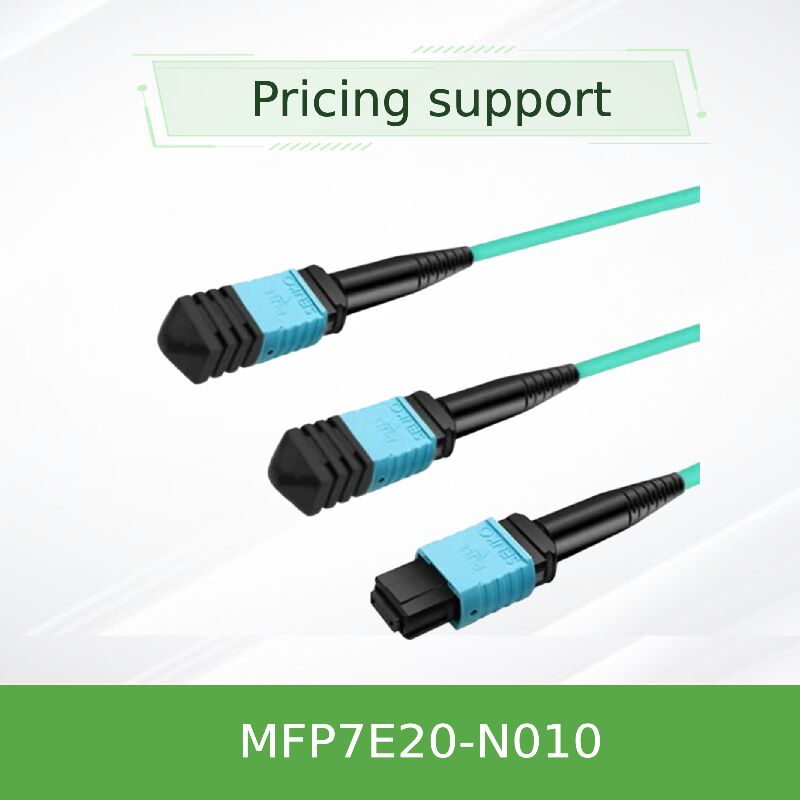

NVIDIA MFP7E20-N010 10m オプティカルスプリッターケーブル
MPO-12/APCからダブルMPO-12/APCへ 400G/800Gインフィニバンドとイーサネットのための 8ファイバーマルチモード
NVIDIA MFP7E20-N010は,高密度400Gb/sと800Gb/sのデータセンター環境のために設計された精密設計の受動ファイバースプリッターケーブルです.双ポートOSFPトランシーバーから2つの400Gb/sOSFPまたはQSFP112トランシーバーへのシームレス接続を可能にします., NDR InfiniBandと400GbEアプリケーションを10メートルの範囲でサポートする.
主要 な 事柄 を 一見 する
| 商品番号 | MFP7E20-N010 |
| ケーブルの長さ | 10 メートル (32.8 フィート) |
| コネクタタイプ | 1x MPO-12/APC (女性) から 2x MPO-12/APC (女性) |
| 繊維の種類 | 8繊維マルチモード 50/125μm (OM3 ≤30m,OM4 >30m) |
| 適用する | スプリット・ツインポートOSFP (800G) からデュアル400GOSFP/QSFP112 |
| ジャケット評価 | LSZH (低煙ゼロハロゲン) / OFNR, アクア |
製品概要
NVIDIA MFP7E20-N010は,次世代InfiniBand NDRおよび400Gイーサネットネットワークのために特別に設計されたMFP7E20シリーズ受動光学スプリッターケーブルファミリーの一部である.この10メートルのケーブルには12 扇風機配置で,MPO-12/APCコネクタを2つに変換する双ポート OSFPトランシーバー (800Gb/s) を,ConnectX-7 アダプターまたはBlueField-3 DPU で,400Gb/s の2つの分離したトランシーバー (OSFPまたはQSFP112) に接続できるようにする.
8つのアクティブファイバー (4発送,4発受信) を利用し,B型クロスオーバー配線により,最適な信号完整性のために適切なレーンマッピング (Pin 1 → Pin 12) を保証します.角度のある物理接触 (APC) ポーチ (8度角度) は,光学反射を最小限に抑える200G/レーン送信に使用される高速PAM4モジュレーション・スキームにとって極めて重要です.
主要 な 特徴
- 1ファンアウトスプリッター設計:1つのツインポート OSFP (800G) を 2つの独立した 400G リンクに変換する.
- MPO-12/APC接続器:角のポーリング (8°) は,高速光学リンクにおける優れた信号品質のために反射を減らす.
- B型クロスオーバーワイヤリング:トランシーバーの光学レーン割り当てごとに正しいレーンアライナメント (Pin 1からPin 12) を確保する.
- 活性繊維:4つの繊維は送信,4つの繊維は受信,4つの非活性繊維は強度要素として機能します.
- 高耐久性のある建築物柔軟な丸いLSZHジャケット 押す-引くロックで 簡単に設置と解き放たれる
- 業界によるコンプライアンスIEC 61754-7,GR-1435 とTelcordia の信頼性基準を満たしている.
- プロトコル・アグノスティックInfiniBand NDR/HDR,イーサネット 400GbE,NVLinkプロトコルをサポートする.
オプティカル テクノロジー と 信号 完全性
MFP7E20-N010は,MPO-12/APCコネクタを使用し,端面が8度角に傾いている.この精密ポリッシュは,光学回帰損失 (≥35dB) を著しく減少させる.レーザー源に戻る反射光による信号歪みを防止するこれは,信号対ノイズ比が極めて重要な 200G レーン毎の送信に使用される PAM4 モジュレーションにとって特に重要です.
タイプBクロスオーバーシステムは,スイッチ側にあるレーン1からの送信ファイバがアダプター側にあるレーン12の受信光検出器と一致することを保証します.リンク全体で適切な光学チャネルマッピングを維持する.
挿入損失:≤ 0.35 + 0.0004 x L (dB) で,L = 長さ (メートル) で,10mの距離で予測可能な性能を保証する.
典型的な 部署
- 葉と脊椎のつながりNVIDIA Quantum-2 スイッチ (ツインポート OSFP付き) を ConnectX-7 アダプターで計算ノードに接続する.
- 人工知能訓練クラスター:800Gスイッチポートを400GGGPUサーバーインターフェイスと接続する.
- 貯蔵システム:高性能ストレージを BlueField-3 DPU と接続する
- データセンター トップ・オブ・ラック:高密度のコアスイッチから複数のToRスイッチまたはサーバーに分散します
- 多プロトコル環境:互換性トランシーバーを使用したInfiniBandとEthernetの混合布.
互換性とトランシーバーペアリング
MFP7E20-N010は,NVIDIAの高速光学トランシーバーのポートフォリオで動作するように設計されています.
| 終わり | 互換性のあるトランシーバー | 適用する |
|---|---|---|
| MPO-12/APC 単一の端 | MMA4Z00-NS (ツインポート OSFP DR8) | スイッチ側 (800G) |
| MPO-12/APCの両端 | MMA4Z00-NS400 (OSFP) / MMA1Z00-NS400 (QSFP112) | アダプター側 (各400G) |
注: 双ポート OSFP トランシーバーの両方のポートは,同じケーブルタイプ (スプリッターまたは両端が直線) を使用する必要があります. 混合は許されません.
互換性マトリックス
| プラットフォーム | 互換性 |
|---|---|
| NVIDIA 量子-2 QM9700/QM9790 シリーズ | ✓ はい (双ポート OSFP トランシーバー) |
| NVIDIA ConnectX-7 アダプター | ✓ はい (OSFP または QSFP112 ケーージ) |
| NVIDIA BlueField-3 DPU | ✓ はい (適切なトランシーバーで) |
| 第三者の400Gスイッチ | ✓対応する400G OSFP/QSFP112トランシーバーを使用する場合 |
テクニカル仕様
| カテゴリー | 詳細 |
|---|---|
| 部分番号 | MFP7E20-N010 |
| 記述 | NVIDIAパッシブファイバーケーブル,MMF,MPO-12/APCから2xMPO-12/APC,10m |
| コネクタタイプ | MPO-12/APC メス (両端),緑色の殻 |
| 繊維数 | 8つの活性繊維 (4Tx,4Rx) +4つの不活性繊維 |
| 繊維の種類 | マルチモード 50/125μm (OM3 ≤30m,OM4 >30m) |
| ケーブルの長さ | 10m (許容量: +0.1/-0m) |
| ケーブル直径 | 3.0 ± 0.2 mm |
| 最小曲線半径 | 30mm (ケーブルのどこでも) |
| ジャケット素材 | LSZH (低煙ゼロハロゲン),OFNR,水彩 |
| 挿入損失 (IL) | ≤ 0.35 + 0.0004 x L dB (L=長さメートル) |
| リターン損失 (RL) | ≥35 dB |
| ワイヤリングトポロジー | 交差 (B型) |
| 動作温度 | 0°Cから70°C |
| 貯蔵温度 | -40°Cから85°C |
| 湿度 (動作) | 10%から85%のRH (不凝縮) |
| 規制の遵守 | IEC 61754-7,GR-1435,RoHS,CB,cTUVus,CE |
| レーザー安全クラス | クラスI (IEC 60825-1,21 CFR 1040) |
| EMC 準拠 | CE,FCCクラスA,ICES,RCM,VCCI |
選択ガイド: MFP7E20シリーズ長さのオプション
| 部分番号 | 長さ | 典型的な使用事例 |
|---|---|---|
| MFP7E20-N003 | 3m | 同ラック接続 |
| MFP7E20-N005 | 5m | 隣接するラック接続 |
| MFP7E20-N007 | 7m | 列接続内 |
| MFP7E20-N010 | 10m | 横行 / 列の終わり |
| MFP7E20-N015 | 15m | 横道接続 |
| MFP7E20-N020 | 20m | 複数のラック |
| MFP7E20-N030 | 30m | 列末からサーバー・ラック |
| MFP7E20-N050 | 50m | データセンター全体 (OM4で) |
MFP7E20-N010 の利点
- 10mの範囲を最適化しました現代のデータセンターの典型的なラック対ラック距離に最適です
- NVIDIA認定性能:工場でテストされ,出荷済み信頼性と InfiniBand NDR 仕様に準拠しています.
- 空間効率の良い設計柔軟な3mmの丸いジャケットで 押す-引くタブがあり ケーブルの管理と設置を簡素化します
- 未来に備える:200G/ファイバー PAM4 モジュレーションをサポートし 1.6Tの次世代展開に備えています
- 安全性:LSZHジャケットは火災の場合 毒性排出量を削減します 閉じられたデータセンタースペースに最適です
香港スターズルージュのサービス&サポート
ネットワークインフラストラクチャの経験豊富なプロバイダーとして 2008年以来,スターズルージュは,あなたのケーブルニーズが完全にサポートされていることを保証します:
- NVIDIA オプティカルケーブルを 追跡できる
- ケーブル長さとトランシーバーのマッチングに関する販売前の技術ガイド
- 安全な包装で世界中に運送します
- 販売後サポートと保証支援
- 大量注文の割引とカスタム長さの問い合わせは歓迎します.
購入者チェックリスト
- トランシーバーの互換性を確認する (スイッチ側でのツインポートOSFP,アダプター側での400GOSFP/QSFP112).
- ケーブル長さを確認します: 10mはほとんどの列内距離に適しています.
- MPO-12/APCコネクタが使用されていることを確認する (緑色コーナー) - UPC (青色コーナー) と互換性がない.
- 設置中に適切な掃除ツールとダストキャップ管理の計画.
- 操作環境をチェックする: 0°Cから70°C,湿度10~85% 凝縮しない.
操作および設置の注意事項
- 防塵キャップを接続器の汚染を防ぐため,挿入直前に
- いつもきれい配合前に適切な光学クリーナーを使用するケーブルコネクタとトランシーバー容器の両方
- 狭い曲線 を 避ける線維の損傷や信号喪失を防ぐために,曲線半径≥30mmを維持する.
- ESDの注意事項ケーブル自体が受動している間,ESD感受性トランシーバーに接続します.
- APCとUPCのコネクタを混ぜないでください.8° の角度差が適切な交配を妨げ,接続器を損傷する可能性があります.
- 液体から遠ざける塵が多すぎる.
よく 聞かれる 質問
A: MFP7E20シリーズは,双ポートOSFPトランシーバーのために特別に設計された 1:2スプリッターケーブルです.それは1つのMPO-12/APCコネクタを2つの独立したMPO-12/APCコネクタに膨らませます.800Gのスイッチポートを2つの400Gデバイスに接続できる標準の幹線は1対1の接続性があります
A: はい,ケーブルはプロトコル-アグノスティックです.適切なトランシーバーで使用すると,200G (方向ごとに2本のファイバーを使用) をサポートし,低速度で後方互換性があります.トランシーバーがMPO-12/APCインターフェースを使用する場合は,.
A: はい,通常,同じ列内または隣接列間の接続では10mが十分で,垂直ケーブル管理と上空トレイのルーティングを考慮します.
A: NVIDIA は 1 年間の限定保証を提供します. Starsurge は保証請求や交換のための追加のサポートを提供しています.
A:ケーブル端は識別のためにスプリッター尾に""と"2"と記されています.B型クロスオーバーワイヤリングは,事前に設定されています.トランシーバーにコネクタをマッチする以外には特別な方向性は必要ありません.
