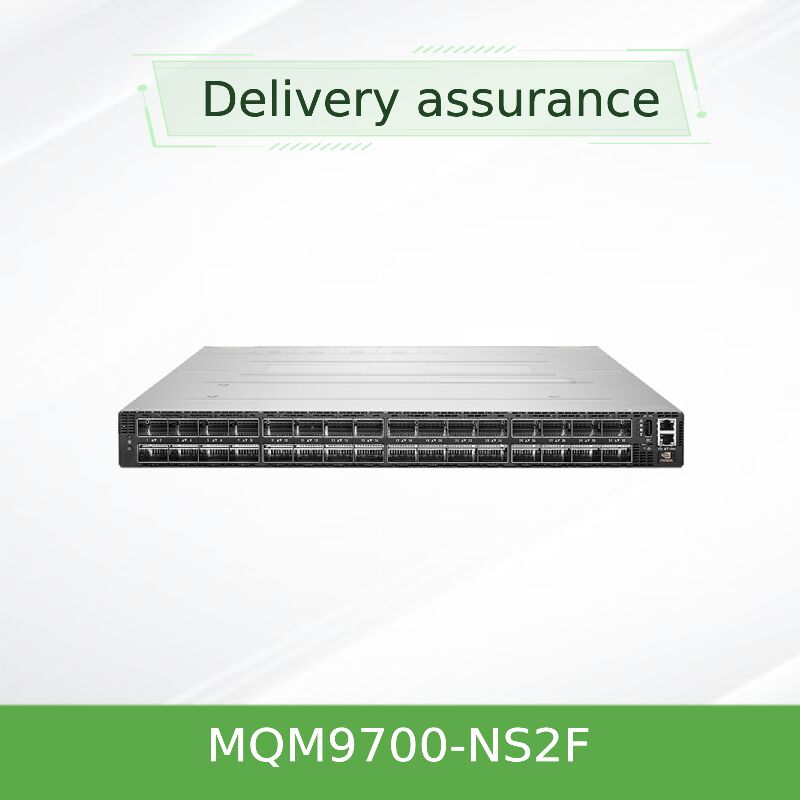

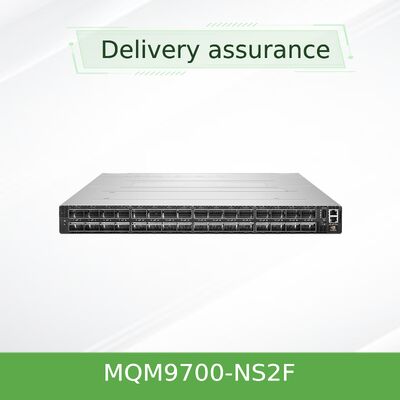

NVIDIA 量子-2 QM9700-NS2F マネージド インフィニバンド スイッチ 64-ポート 400G NDR 51.2 Tb/s トランスプット P2C 空気流
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MQM9700-NS2F（920-9B210-00FN-0M0） |
| 書類: | MQM9700 series.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| モデル番号: | MQM9700-NS2F（920-9B210-00FN-0M0） | ブランド: | メラノックス |
|---|---|---|---|
| アップリンク接続: | 400 gbps | 名前: | サーバーのためのInfiniBand MQM9700-NS2F Mellanoxのネットワーク スイッチ1U NDR 400Gb/S |
| キーワード: | Mellanoxネットワークスイッチ | ポート構成: | 64x 400g、32x OSFP |
| ハイライト: | NVIDIA 量子-2 インフィニバンド スイッチ 64-ポート,メラノックスネットワークスイッチ 400G NDR,インフィニバンドスイッチ 51.2 Tb/s 流量 |
||
製品の説明
業界をリードするNDR ポート毎400Gb/s 51.2Tb/sの総流量 ネットワークコンピューティングのSHARPv3 最適化された熱設計のためのP2C前向き空気の流れ AI&HPC繊維の超低レイテンシー
NVIDIA Quantum-2 QM9700-NS2Fは,完全に管理された1Uインフィニバンドスイッチで,パワー・トゥ・コネクタ (P2C) フロアエアフローを搭載し,前例のない64ポートの400Gb/s (NDR) のブロックしない帯域幅を提供します.超大規模なAI用に設計されたHPC (高性能コンピューティング) クラスタを活用することで,膨大なスケーラビリティを可能にします. 総2方向の処理容量は51.2Tb/sで,毎秒665億パケットを超える.SHARPv3を活用するQM9700-NS2Fは,データ移動とネットワーク内コンピューティングを最も要求するワークロードに加速します.
- スイッチ ラディックス:64の非ブロック型400Gポート (32のOSFPコネクタ)
- トランスフット:51.2 Tb/s 合計両方向
- パケットレート:>665億パケット/秒 (BPPS)
- SHARPv3 について前の世代と比較して 32倍のAI加速改善
- 空気流量:パワー・ツー・コネクタ (P2C) 前向空気流量 理想的な冷通路の吸気口から熱通路の排気口
- 管理:最大2000ノード,MLNX-OS,CLI,WebUI,SNMP,JSON API のためのオンボードサブネットワークマネージャ
- 電源と冷却:1+1 リデンドントホットスワップPSU,ホットスワップ可能なファンユニット,フロント・トゥ・リアクール (P2C)
NVIDIA Quantum-2 プラットフォームで構築されたQM9700シリーズは,データセンターのスイッチング密度と効率を再定義します.P2C フロアエアフロー) は,InfiniBand の400Gb/s の 64 ポートをコンパクトな 1U シャーシに統合しています.200Gb/sの 128 ポートまで提供するポート分割技術をサポートし,Fat Tree,DragonFly+,SlimFly,多次元 Torus などの柔軟なトポロジーを提供しています.以前の InfiniBand 世代とのバックコンパティビティは,既存のインフラストラクチャへのシームレスな統合を保証します.先進的なテレメトリ,混雑制御, 自治ネットワークの機能により このスイッチは 操作を簡素化しながら アプリケーションのスループットを最大化します
スプリッターケーブル経由で400G NDRまたは128x200Gをサポートする32つのOSFPケージで,1U形式要素で最も密度の高いトップ・オブ・ラックInfiniBandスイッチを提供.
3代目のNVIDIAスケーラブル階層集積縮小プロトコルは,AIの集合操作を最大32倍加速し,データ移動と遅延を削減します.
リモート・ダイレクト・メモリー・アクセス (RDMA) と適応型ルーティングはボトルネックをなくし,仮想レーンマッピングと混雑制御が一貫したパフォーマンスを維持します.
自動エラーオーバー,リンクレベルの再送信,高度な監視機能により,ミッション・クリティカルワークロードの非中断操作が保証される.
オンボードサブネットマネージャは,最大2000ノードまでサポートする. CLI,WebUI,SNMP,JSON/REST API を介して完全なシャシー管理.
スケーラブルで費用対効果の高いクラスタ設計に最適化;ダブルデンス・ラディックスはネットワーク層を削減し,所有総コストを下げます.
量子2プラットフォームは,NVIDIAの最新の400G SerDes技術を統合し,51.2Tb/sのスイッチ容量を提供しています.主要な革新は,SHARPv3ネットワーク内コンピューティングで,コンピューティングノードから集団操作をオフロードし,AIトレーニングの効率を劇的に改善します.リモート・ダイレクト・メモリー・アクセス (RDMA)カーネルのオーバーヘッドを回避し,マイクロ秒スケールの遅延を達成する.適応型ルーティングは,ホットスポットを避けるために複数の経路に動的にトラフィックを分散します.サービス品質 (QoS) の向上と仮想レーン (VL) のマッピングは,重要なアプリケーションの帯域幅を保証します.QM9700-NS2Fには,リアルタイムで組織を監視し,自動修復機能を持つ高度なテレメトリも搭載されており,リンク障害の際に自動的にトラフィックをリルーツします.
- AIと機械学習クラスター:高速NDRスイッチは,NCCL集団を加速する SHARPv3の巨大なGPUスーパーコンピューティングポッドを可能にします.
- HPC研究センター:スリムフライやファットツリートポロジーは 天気シミュレーション,ゲノム学,物理学のため 超低レイテンシーで何千ものノードを接続します
- 企業データセンター:400Gの骨組み構造で東西トラフィックを統合し,階層数と運用コストを削減する.
- クラウドとハイパースケールドラゴンフライ+と多次元トーラスにより最大限の拡張性があり,ラックユニットあたり高帯域幅密度です
- ストレージとIO拡張:NVMe over Fabrics (NVMe-oF) を使った高性能ストレージシステムを InfiniBand 経由で接続する.
QM9700-NS2Fは,NVIDIAのInfiniBandアダプター (ConnectX-6,ConnectX-7,ConnectX-8) とケーブル (アクティブ/パシブ銅,アクティブファイバー,光学モジュール),前世代の FDR/EDR/HDR. 自動化フレームワークのための広範なAPIサポートを備えたMLNX-OSを実行する. 先進的なモニタリング,予測分析,テレメトリのためにNVIDIA統一ファブリックマネージャー (UFM) と互換性がある.スイッチは主要なHPCスケジュールとオープンネットワーク自動化ツールとシームレスに統合.
| 構成要素 | サポートされているモデル/規格 |
|---|---|
| ホストチャネルアダプタ | NVIDIA ConnectX-6 / ConnectX-7 / ConnectX-8 インフィニバンド,NDR 400G HCA |
| ケーブル&トランシーバー | OSFP受動銅 (最大2.5m),アクティブ銅,アクティブファイバー (最大500m),光学モジュール (200GスプリートのためのQSFP-DDからOSFPアダプター) |
| 以前の InfiniBand 速度 | HDR (200Gb/s),EDR (100Gb/s),FDR (56Gb/s) 逆対応 |
| 管理と自動化 | MLNX-OS,UFM,SNMP,JSON-RPC,Ansibleモジュール経由でプロメテウス/グラファナ |
| パラメータ | 仕様 |
|---|---|
| ポートとスピード | 400Gb/s (NDR) InfiniBandの64の非ブロックポート; 32のOSFPコネクタ; スプリッターケーブル経由で128のポート @200Gb/sをサポート |
| 切り替え能力 | 51.2 Tb/s 合計バイダイレクトスループット > 660億パケット/秒 (BPPS) |
| 遅延時間 | ダイナミックルーティング (典型) のサブ-130ns ポートからポートへ |
| プロセッサとメモリ | x86 カフェレイク i3, 8GB DDR4 SO-DIMM (2666 MT/s), 16GB M.2 SSD |
| 管理インターフェース | 1xUSB301x USB (I2C), 1x RJ45 (イーサネット), 1x RJ45 (UART) |
| 電源 | 1+1 リデンダント,ホットスワップ可能,200Vac,240Vac,80 PLUS ゴールド+認証 |
| 冷却と気流 | パワー・トゥ・コネクタ (P2C) 前向きの空気流(NS2Fモデル) 熱交換可能な扇風機ユニット,正面から後ろの冷却 |
| 尺寸 (HxWxD) | 1.7インチ (43.6mm) x 17.0インチ (438mm) x 26.0インチ (660.4mm) |
| 体重 | 14.5kg (31.97ポンド) |
| 運用条件 | 温度は0°C~40°C 湿度は10%~85% 凝縮しない 高さ3050mまで |
| 規制と安全 | RoHS,CE,FCC,VCCI,cTUVus,CB,RCM,ENERGY STAR |
| 保証 | 1年間の製造者保証 (延長可能) |
| オーダー可能な部品番号 | 記述 | 経営 | 空気の流れの方向 |
|---|---|---|---|
| MQM9700-NS2F | 64 ポート 400Gb/s インフィニバンド,管理スイッチ, 32 OSFP ポート | 全機内サブネットワーク管理者 MLNX-OS | パワー・ツー・コネクタ (P2C) 進気気流 |
| MQM9700-NS2R | 64ポート 400Gb/s インフィニバンド,管理スイッチ | 管理 (同じ特徴) | コネクタと電源 (C2P) 逆気流 |
| MQM9790-NS2F | 64ポート 400Gb/s,管理されていないスイッチ | 管理されていない外部UFM管理 | P2C 前向きの空気流 |
| MQM9790-NS2R | 64ポート 400Gb/s,管理されていないスイッチ | 管理されていない | C2P逆空気の流れ |
QM9700-NS2Fは,先進的なオンボックス管理 (サブネットマネージャ) とパワー・トゥ・コネクタ (P2C) 前向きのエアフローを必要とする顧客に理想的です.この空気の流れパターンは,電源側を通って冷たい通路から冷たい空気を吸い出し,接続側を通って排気オーダーする前にラック空気の流れの戦略を確認してください.
倉庫と配送パートナーが 安全なパッケージで 世界中に迅速な輸送を可能にします
内部エンジニアは ネットワークトポロジー,ケーブルプラン,ファームウェアの要件を検証します
保証期間を延長し 改良された交換プログラム
英語,マンダリン,カンタン語,地域言語での専用のサポート
Starsurgeは,設計コンサルティングから導入,販売後のメンテナンスまで,エンド・トゥ・エンドライフサイクルサポートを提供しています.ファームウェアのアップグレード支援QM9700-NS2Fは1年間のハードウェア保証で出荷されます.拡張サポートパッケージは,ご要望により利用できます..
主な違いは空気流の方向である.NS2Fは電源からコネクタ (P2C) の前向きの空気流を使用する (電源側から冷たい空気を吸入し,コネクタ側から排気),NS2Rは,コネクタと電源 (C2P) の逆空気の流れを使用している間データセンターのホット/コールドの配置に基づいて選択します.
はい,QM9700は,適切なアダプターケーブルまたはHDR (200G),EDR (100G),FDR (56G) 速度のブレイクアウトオプションを使用してバックグラッド互換性をサポートします.確認されたケーブルSKUについては,互換性マトリックスを参照してください.または Starsurge に連絡してください..
QM9700-NS2Fには,最大2000ノードまで管理できる組み込みサブネットマネージャーが搭載されており,小型から中規模の展開を簡素化している.より大きなファブリックでは,外部SMまたはUFMを使用することができる.
はい,InfiniBandファブリックはサーバーベンダーに不可知です.サポートされているInfiniBand HCA (例えば,ConnectXシリーズ) を搭載したサーバーは,シームレスに接続できます.
典型的な電力はポートの構成とケーブルによって異なります. PSUは1+1冗長200-240Vac,ゴールド+格付けです. 展開に基づいて詳細な電源計画のために私たちと連絡してください.
- 空気の流れの方向 (NS2FのP2C向上に) がラック換気戦略に一致することを確認します.このモデルは電源側から入力し,OSFPコネクタ側から排出します.
- 400G性能のために,承認されたNVIDIA OSFPモジュールまたは合格の受動/活性銅/繊維ケーブルのみを使用する.

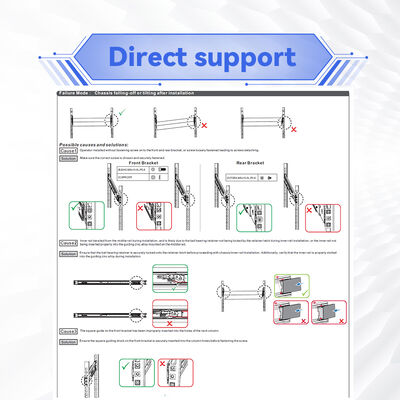

- 設置は,ESDの注意事項に従い,資格のあるネットワークスタッフによって行われます.
- 断絶を避けるため,ファームウェア更新はMLNX-OSガイドラインを使用して実行する必要があります.それに従って保守ウィンドウをスケジュールします.
- 入力電力が高可用性を維持するために冗長な電源で 200~240V AC 範囲内であることを確認します.
2008年に設立された Starsurgeは ネットワークハードウェア,ITサービス,システム統合ソリューションの テクノロジー主導のプロバイダーです世界各国の企業経験豊富な営業と技術チームにより,スイッチ,NIC,ワイヤレスコントローラー,ケーブル,IoTソリューションを含む信頼性の高いネットワーク機器を提供しています.顧客を第一に考えるアプローチは多言語サポートとグローバル配信機能により Starsurge は NVIDIA とデータセンターソリューションの信頼できるパートナーになります
- 確認する気流の方向 (P2C前向き) は,あなたのデータセンターの冷却通路の入口設計に一致します
- 余剰電源と適切な回路容量を持つ200~240VACの電源入力を確認します.
- 適切なOSFPケーブル/トランシーバーを選択します. 距離要件に基づいて,アクティブ/パシブ銅またはファイバー
- ネットワークトポロジー (Fat Tree,DragonFly+など) とスケーリングノードを計画
- ◎ホストアダプタがNDR対応 (ConnectX-7または400Gの最新版) または低速度に対応していることを確認する
- 管理IPを割り当て,MLNX-OSの構成をレビューする (コアスイッチングの追加ライセンス不要)
- 1Uの高さ,660mmまで深さ,ケーブル管理と電源ケーブルを含む
