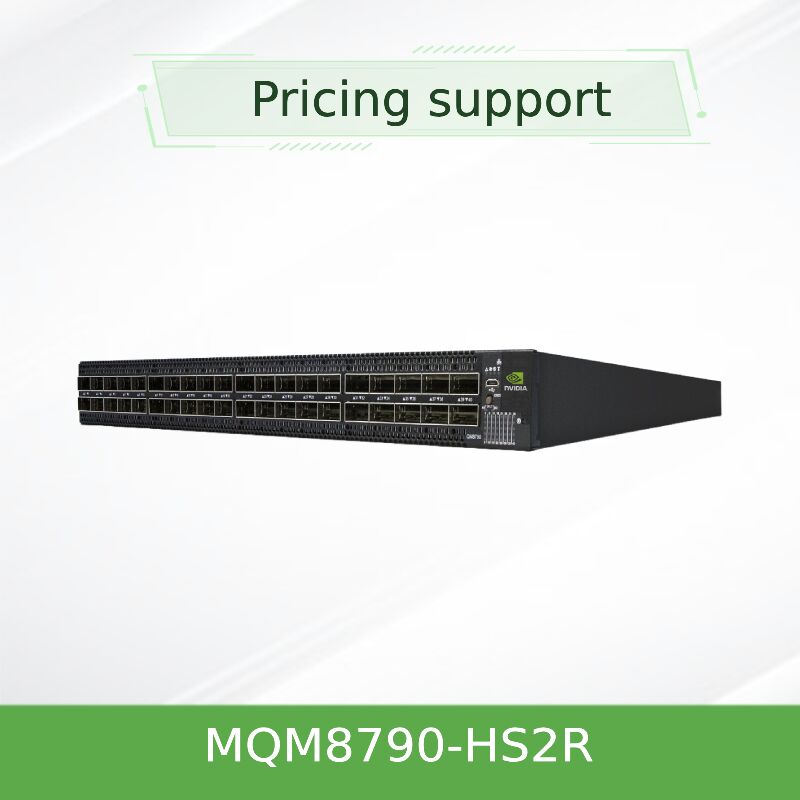

NVIDIA Quantum MQM8790-HS2R 200G InfiniBand スイッチ アンマネージド、40ポート 16Tb/s、C2P エアフロー UFM対応

商品の詳細:

ブランド名: Mellanox
モデル番号: MQM8790-HS2R（920-9B110-00RH-0D0）
書類: MQM8700 series.pdf

お支払配送条件:

最小注文数量: 1個
価格: Negotiate
パッケージの詳細: 外箱
受渡し時間: 備蓄に基づいた
支払条件: T/T
供給の能力: プロジェクト/バッチによる供給
ベストプライス 連絡先

詳細情報
型番: MQM8790-HS2R 伝送速度: 10/100/1000Mbps
ポート: ≧48 テクノロジー: インフィニバンド
輸送パッケージ: パッキング 商標: メラノックス
ハイライト:

NVIDIA Quantum InfiniBand スイッチ 200G

,

40ポート アンマネージド InfiniBand スイッチ

,

16Tb/s Mellanox ネットワークスイッチ

製品の説明

NVIDIA 量子MQM8790-HS2R 200G インフィニバンドスイッチ 管理されていない 40ポート 16Tb/s C2Pエアフロー UFM準備

高性能固定構成の管理されていないスイッチで,200Gb/sのポート40個 (または100Gb/sのポート80個) を提供し,16Tb/sの非ブロックスループット,ネットワーク内コンピューティング加速,超低レイテンシー 超低レイテンシーAIクラスター,ハイパースケールデータセンター. C2Pエアフロー構成のNVIDIA UFMTMプラットフォームによる外部管理のために設計されています.

モデル:MQM8790-HS2R C2Pエアフロー ACPSU 管理されていない 1U ラックマウント UFM 準備
帯域幅総
16 Tb/s
ブロックしない
ポート速度
200Gb/s
ポート / 100Gb/s 分割
ポート密度
40 QSFP56
または 80x 100Gb/s
遅延時間
サブ-130ns
切断式切換
経営
外部 (UFM)
管理されていない SKU
製品概要

NVIDIA Quantum MQM8790‐HS2Rは,中央集権されたファブリック管理が好ましい大規模なデータセンター展開のために設計された管理されていない200Gインフィニバンドスマートスイッチです.NVIDIA Quantum QM8700シリーズの一部,このスイッチは,コンパクトな1U形式要素で40の200Gb/sポートを16Tb/sの総非ブロックスループットと130ns未満の切断遅延で提供します.MQM8790‐HS2Rは,NVIDIA Unified Fabric Manager (UFMTM) による外部管理に最適化されている.,データセンターのオペレーターが効率的にプロビジョニング,モニタリング,トラブルシューティング,およびスケールで近代的なデータセンターファブリックを維持できるようにします.

各200Gb/sQSFP56ポートは2つの独立した100Gb/sポートに分けられ,最大80ポートの100Gb/s接続が提供される.MQM8790‐HS2RはC2P (パワー・トゥ・ポート) 空気流を備えていますNVIDIA SHARPTM ネットワーク内コンピューティング加速の完全なサポート.

主要 な 特徴
  • ポートごとに200Gb/sのインフィニバンド200Gまたは100Gスプリットモードをサポートする40のQSFP56ポート,非ブロックアーキテクチャ.
  • 管理されていない外部管理のSKUオンボードサブネットマネージャーがない.NVIDIA UFMTMプラットフォームによる集中管理のために設計されている.
  • ネットワーク内コンピューティング加速 NVIDIA SHARPTM テクノロジーはスイッチ内のデータアグリゲーションを可能にし,MPI,NCCL,SHMEM通信時間を数倍短縮します.
  • 高速線と分断能力追加スイッチなしでダブルデンストポロジーのために40x200Gポートを80x100Gポートに変換します.
  • 高度な混雑管理適応性のあるルーティング,静的ルーティング,サービス品質 (QoS) は,ホットスポットを排除し,効果的なファブリック帯域幅を最大化します.
  • 冗長でホットスワップ可能な PSU1+1 リデンダント パワー 80プラス ゴールド 認証 ENERGY STAR コンパイル 部分的なポート利用の電力最適化
  • C2P 空気流の構成◎ パワー・トゥ・ポート・エアフロー方向は,バック・トゥ・フロント・エアフローを必要とするデータセンターの冷却システムに最適です.
  • UFM 準備中NVIDIA Unified Fabric Manager とシームレスに統合して,高度なテレメトリ,予測分析,自動ファブリックオーケストレーションを可能にします.
  • バックコンパティブル前の InfiniBand 世代 (EDR,FDR) とのシームレスな相互運用性
テクノロジー:ネットワークコンピューティング & SHARPTM

NVIDIA 量子スイッチは,シリコンに直接スケーラブルな階層的アグリゲーションおよび削減プロトコル (SHARP) エンジンを埋め込みます.スイッチを通過するデータは,処理できます.複数の回帰旅行なしでサーバーエンドポイントに放送これは,ディープラーニングフレームワーク (TensorFlow,NCCLによる PyTorch) と MPI ベースの HPC シミュレーション通信密度の高いワークロードで最大10倍ものパフォーマンス向上とCPUオーバーヘッド削減が実現し,実際のアプリケーション処理のためのコンピューティングリソースが解放されます.

MQM8790‐HS2Rは,複数の経路を介してトラフィックを自動的にバランスさせる適応型ルーティングと混雑制御アルゴリズムもサポートします.高圧下ででも ライン近速のスループットを提供.

典型的な 部署
  • 大規模なAI&MLクラスター数百から数千のノードを中心に組織管理とテレメトリを必要とするGPUベースのシステム.
  • 高性能コンピューティング (HPC)外部製織物管理者が強化された監視と自動化を提供している研究室,国立研究室,大学.
  • ハイパースケールデータセンターUFM を通して管理されるFat‐tree,DragonFly+および多次元トーラストポロジーは最大限の効率を図ります.
  • 企業およびクラウドサービスプロバイダー複数のスイッチファブリックに統一された制御平面を必要とする環境.
  • トップ・オブ・ラック (ToR) 集中管理ツーダブル密度 100Gb/s サーバー接続性 布全体で可視性 C2P 空気流を利用して 後ろから前へ冷却設計
互換性

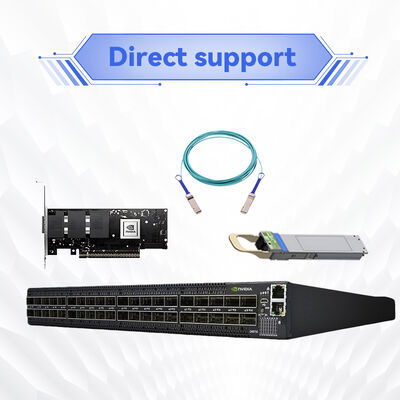

MQM8790‐HS2Rは,NVIDIA ConnectX‐6,ConnectX‐7,BlueField DPUアダプタとシームレスに対応し,InfiniBandとミックスファブリックの両方をサポートする.以前のInfiniBand速度 (EDR 100Gb/s) と後方互換性がある, FDR 56Gb/s).既存のNVIDIA量子ファブリックスイッチと完全に互換性がある.管理のために,スイッチはNVIDIA統一ファブリックマネージャ (UFM) プラットフォームを通じて制御するように設計されています.繊維の供給を全面的に提供するOSサポートには主要なLinuxディストリビューション (RHEL,Ubuntu,Rocky Linux) とNVIDIA認証されたGPUサーバーが含まれています.

管理に関する注意事項MQM8790-HS2Rは管理されていないスイッチ変種である.搭載サブネットマネージャやMLNX‐OS CLI/WebUIを含まない.Fabric 管理は,NVIDIA UFM または第三者の InfiniBand サブネット マネージャーを介して外部で処理する必要があります..
仕様
パラメータ 詳細
モデル番号 MQM8790-HS2R
ポートとスピード 40 QSFP56 ポート; 1 ポートあたり最大 200Gb/s; 100Gb/s の 80 ポートに分割されるサポート
総出力量 16 Tb/s ブロックしない
遅延を切り替える < 130ns (切り抜き)
経営 管理されていない NVIDIA UFMTMによる外部管理; 搭載された x86 双核CPU (Broadwell ComEx D‐1508 2.2GHz), 8GB のシステムメモリ

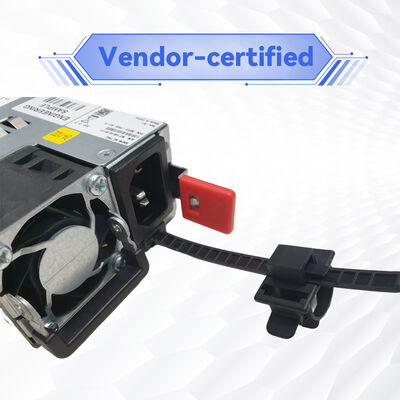

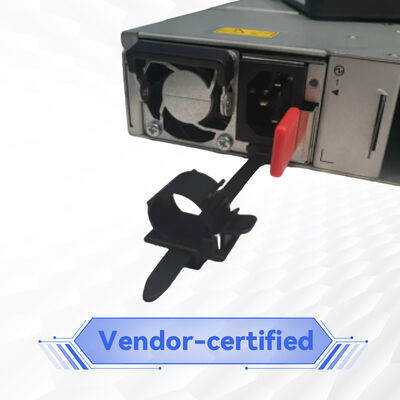

電源 1+1 リデンドント ホットスワップ可能 100‐127VAC / 200‐240VAC 80プラス ゴールド ENERGY STAR
空気の流れ C2P (パワー・トゥ・ポート) MQM8790-HS2R 標準深さ
尺寸 (HxWxD) 1.7 x 17 x 23.2 インチ (43.6 x 433.2 x 590.6 mm), 1U
体重 2つのPSUで: 12.48 kg / 27.5 lbs
動作温度 0°Cから40°C
認証 CE,FCC,VCCI,ICES,RCMS,RoHSに対応する
保証 1年間の限られたハードウェア保証 (拡張可能なオプションが利用可能)
選択ガイド
オーダー可能な部品番号 (OPN) 記述 空気の流れ 経営
MQM8790-HS2R NVIDIA量子200Gb/s インフィニバンドスイッチ,40 QSFP56,ダブルAC PSU,x86ダブルコア,標準深さ,C2P空気流,レールキット C2P (パワー・トゥ・ポート) 管理されていない (UFM準備)
MQM8790-HS2F 上記と同じですが,P2C空気流 (ポートからパワー) P2C 管理されていない (UFM準備)
MQM8700-HS2F 管理された変種,P2C空気流量,機内サブネットマネージャ,MLNX-OS P2C 管理 (MLNX-OS)
MQM8700-HS2R 管理された変種,C2P空気流量,機内サブネットマネージャ,MLNX-OS C2P 管理 (MLNX-OS)

数百から数千のスイッチを中心に組織管理を必要とする環境では,MQM8790‐HS2Rは,コスト効率の良い,NVIDIA UFMオーケストレーションに最適化された管理されていないビルディングブロック,C2P空気流で,電源からポートまでの冷却配置に適しています.

伝統 的 な 切り替え に 比べ て の 利点
  • 中央化繊維管理 NVIDIA UFM を活用して,全組織で統一された可視性,自動化,予測分析を実現します.
  • 優れたROI倍密度100Gポート容量と大型の繊維のスイッチ数を減らすことで,資本支出を削減する.
  • エネルギー効率港の利用率に基づいて動的電力スケーリングを行い,運用コストを削減します.
  • SHARPTM 加速主機CPUサイクルを消費することなく10倍高速な集団通信
  • 拡張可能なトポロジー Fat Tree,DragonFly+とTorusのネイティブサポートは将来性のあるデータセンターの成長に役立ちます.
  • 柔軟な空気流のオプションC2Pの構成は,現代のデータセンターで一般的になっているバック・トゥ・フロント冷却アーキテクチャと一致します.
  • 証明 さ れ た 生態系NVIDIAの累積的なソフトウェアスタックと24/7パートナーサポートがサポートされています
サービスとサポート

Starsurge Groupは,NVIDIA 量子スイッチのエンドツーエンドライフサイクルサービスを提供し,販売前のアーキテクチャコンサルティング,概念証明試験,グローバルロジスティックなどを提供しています.遠隔トラブルシューティングを提供します.UFMの展開では,プラットフォームの構成と統合のためのプロのサービスを提供します.保証の延長オプションと24x7優先サポートは,要求に応じて利用できますEMEA,アメリカ,APAC地域のための多言語サポートは,ミッション・クリティカルな展開に対して迅速な対応を保証します.

よく 聞かれる 質問
Q:MQM8790-HS2RとMQM8700-HS2Rの違いは何ですか?
A: MQM8790-HS2Rは,NVIDIA UFM経由で外部管理のために設計された管理されていないスイッチです. MQM8700-HS2Rには,オンボードサブネットマネージャとスタンドアロン管理のための完全なMLNX-OSが含まれています.両方ともC2Pの空気流が特徴です.
Q:UFMなしでMQM8790-HS2Rを使用できますか?
A: はい,標準に準拠した InfiniBand サブネット マネージャーによって管理できますが,NVIDIA UFMは,テレメトリ,予測分析,自動オーケストレーションなどの高度な機能のために推奨されます.
Q:C2Pの空気流とは何か? いつ使うべきですか?
A:C2P (power-to-port) 空気流は,電源側から空気をポート側へ導きます.通常は,冷たい空気がラックの裏側から供給されるデータセンターで使用されます.
Q: このスイッチを 100Gb/s ConnectX‐6 アダプターで使用できますか?
A:はい,各200Gb/sポートは,スプリッターケーブルまたはQSFP56から二重QSFP56ブレークアウトを使用して100Gb/sで動作し,最大80x100Gb/sのリンクをサポートします.
Q: SHARPTM ネットワーク内コンピューティングに対応していますか?
MQM8790-HS2Rは,管理モードに関係なく,集団通信の加速のためのNVIDIA SHARPTM技術を完全にサポートします.
予防措置 と 設置 に 関する 注記
  • 周囲の動作温度が0°Cから40°Cの間にとどまるようにし,ラックを適切に換気するようにする.
  • NVIDIA互換性ガイドに記載されている合格QSFP56光学またはDACケーブルのみを使用します.
  • 空気流の方向: MQM8790-HS2RはC2P (パワー・トゥ・ポート) を使用します. スタック冷却スキームがC2P (後ろからの冷たい空気) の空気流と一致していることを確認します.
  • 電源は,適切な交流電圧 (100-240VAC) に接続され,接地する必要があります.
  • 外部サブネットマネージャ (UFMまたはその他) は,ファブリック初期化および管理のために展開する必要があります.
  • 2つのPSUで重さ ~12.5kg レーク設置のために適切な機械式リフトを使用します.
スターズージーグループについて

香港スターズルージュグループ株式会社 (HK Starsurge Group Co., Limited) は,ネットワークハードウェア,ITサービス,システム統合ソリューションの技術主導のプロバイダーである. 2008年に設立され,同社は,ネットワークスイッチを含む製品で世界中の顧客にサービスを提供しています経験豊富な営業と技術チームによってサポートされ, Starsurgeは政府,医療,製造業教育,金融,そして企業.

顧客を第一に考えるStarsurgeは,信頼性の高い品質,対応性の高いサービス,そして,カスタマイズされたソリューションに焦点を当てています.カスタムソフトウェア開発効率的でスケーラブルで信頼性の高いネットワークインフラストラクチャを構築するのに役立ちます.

NVIDIA Quantum MQM8790-HS2R 200G InfiniBand スイッチ アンマネージド、40ポート 16Tb/s、C2P エアフロー UFM対応 0
主要 な 事柄 を 一見 する
SHARPTM テクノロジー
埋め込み
集団卸荷
港分断
40→80×100G
二重根
経営
UFM / 外部SM
管理されていない SKU
空気の流れ
C2P
パワー・トゥ・ポート
互換性マトリックス
構成要素 サポートされているモデル/タイプ
アダプター NVIDIA ConnectX‐6, ConnectX‐7, BlueField‐2 / BlueField‐3 インフィニバンド
ケーブルと光学 QSFP56 DAC (3mまで受動,5mまでアクティブ),AOC,光接送機 (SR4,LR4)
オペレーティングシステム Linux (RHEL 8/9,Ubuntu 20.04/22)04, Rocky Linux),InfiniBandスタック付きのWindowsサーバー
管理プラットフォーム NVIDIA UFM,OpenSM,その他の標準対応サブネットマネージャー
トポロジーのサポート 脂肪の木 ドラゴンフライ+ 2D/3D トーラス スリムフライ
購入者チェックリスト
  • 空気の流れの方向を確認する: MQM8790-HS2RはC2P (パワー・トゥ・ポート) を使用する スタック冷却の互換性を確認する (後ろから冷たい空気).
  • 必要なポート速度 (200Gネイティブまたは100Gブレイクアウト) とケーブル組成型を確認する.
  • 電源入力:C13/C14コネクタを搭載した二重冗長ACを確認する.
  • 棚の深さは23.2インチ (標準深さ) であることを確認します.
  • 外部サブネット管理者計画: UFMライセンスまたはOpenSM展開がファブリック運用に必要な.
  • UFM ソフトウェア ライセンス要件を検証します.もし高度なテレメトリ機能が必要なら.
