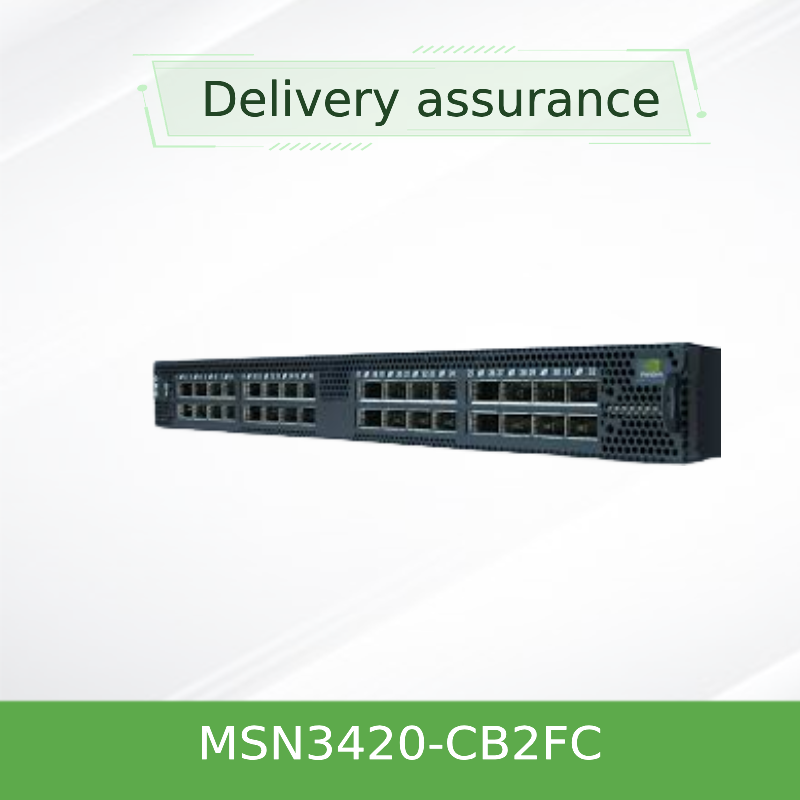

NVIDIA Spectrum SN3420 MSN3420-CB2FC – Cumulus Linux搭載 48ポート 25GbE & 12ポート 100GbE トップオブラックスイッチ

商品の詳細:

ブランド名: Mellanox
モデル番号: MSN3420-CB2F
書類: sn3000-series.pdf

お支払配送条件:

最小注文数量: 1個
価格: Negotiate
パッケージの詳細: 外箱
受渡し時間: 備蓄に基づいた
支払条件: T/T
供給の能力: プロジェクト/バッチによる供給
ベストプライス 連絡先

詳細情報
ポート: 48SFP28 + 12 QSFP28 通信モード: 全二重および半二重
スイッチ容量: 4.8tb/s テクノロジー: イーサネット
パフォーマンス: 48 x10/25gbe 12 x 100gbe システムの重み: 8.500kg
システムの寸法: 43.6*433.2*590.6mm ラックマウント: 1Uラックマウント

製品の説明

NVIDIA Spectrum SN3420
P2C

48ポート 10/25GbE + 12ポート 100GbE アップリンクトップオブラックスイッチ（ToR）リーフ展開に最適で、高密度サーバー接続と柔軟なスパインアップリンクを組み合わせます。NVIDIA Cumulus Linuxがプリロードされており、MSN3420-CB2FCはワイヤー速度パフォーマンス、425nsのカットスルーレイテンシ、最新データセンター向けの豊富なネットワーク自動化を提供します。エアフロー2.4 Tb/s スループット

3.58 Bpps フォワーディング 42MB共有バッファ 25GbE 光モジュール 製品概要
NVIDIA Spectrum® SN3420（モデル MSN3420-CB2FC）は、100GbEアップリンクの準備を維持しながら、10Gから25Gサーバーアクセスへと進化するデータセンター向けに設計された高性能1Uトップオブラックスイッチです。第2世代Spectrum-2 ASICをベースに、10/25GbEをサポートする48個のSFP28ポートと40/100GbEをサポートする12個のQSFP28ポートを提供します。カットスルースイッチング、高度なテレメトリ（What Just Happened®）、および完全に共有されたパケットバッファにより、SN3420は予測可能な低レイテンシとヘッドオブラインブロッキングのない動作を保証します。このスイッチにはNVIDIA Cumulus Linuxが工場出荷時にプリロードされており、Webスケール自動化、Linuxネイティブツール、および堅牢なレイヤー2/レイヤー3ルーティングを可能にします。リーフ/スパインファブリック、ハイパーコンバージドインフラストラクチャ、または高頻度取引環境を構築する場合でも、MSN3420-CB2FCはパフォーマンス、柔軟性、およびオープンなプログラマビリティを提供します。

主な機能P2C48x SFP28 (10/25GbE) + 12x QSFP28 (40/100GbE) – 最大128x 10/25GbEポートまで分割可能。エアフロー425nsカットスルーレイテンシ、全ポートでラインレートスイッチング、フルロード時でもパケットロスゼロ。

高度なテレメトリ
ハードウェアアクセラレーションヒストグラムを備えたNVIDIA What Just Happened® (WJH)、INT対応、ストリーミングテレメトリ、512Kオンチップフローカウンター。
共有パケットバッファ
42MBのフル共有バッファ、公平で高帯域幅のデータパス、マイクロバースト輻輳を防止。
Cumulus Linux OS
ネイティブLinuxエクスペリエンス、Ansible/Puppetによる自動化、FRRouting、コンテナサポート、豊富なルーティングプロトコル。
クラウドスケール＆仮想化
シングルパスVXLANルーティング、IPv6セグメントルーティング、512K共有フォワーディングエントリ（ACL/LPM/MAC/ECMP/トンネル）。
テクノロジー：NVIDIA Spectrum-2 & Open Ethernet
SN3420は、画期的なプログラマビリティと可視性を提供するSpectrum-2 ASIC（6.4Tb/sスイッチング容量）を搭載しています。完全に共有されたパケットバッファアーキテクチャは、ポートごとのバッファリング制限を排除し、インキャストトラフィック下での公平性を保証します。Spectrum-2は、最大512バイトのディープパケットインスペクション、プログラマブルパイプライン、およびRDMA over Converged Ethernetのための高度なRoCEトランスポートをサポートしており、AI、ML、およびNVMe over Fabricsに不可欠です。Open Ethernetはベンダーロックインを打破し、オペレーティングシステムの選択を可能にします。MSN3420-CB2FCにはCumulus Linuxが付属していますが、プラットフォームはベアメタルインストール用にSONiC、DENT（Linux Switchdev）、またはONIEもサポートしています。これにより、長期的な柔軟性とオープンネットワーキング原則との整合性が確保されます。
一般的な展開
トップオブラックスイッチ（ToR）リーフ
25GbEサーバーを100GbEスパインスイッチに接続します。ハイパーコンバージドクラスター、高性能コンピューティング、および一般的なクラウドワークロードに最適です。
リーフ-スパインアーキテクチャ

2層Closファブリックのリーフスイッチとして展開し、ノンブロッキングパフォーマンスとECMPロードバランシングを提供します。ストレージ＆NVMe-oF低レイテンシでロスレスなRoCEサポートにより、高性能NVMe over Fabricストレージバックエンドが可能になります。

データ分析＆ML
大容量バッファとテレメトリ駆動の輻輳管理により、Spark、Hadoop、および分散機械学習フレームワークを高速化します。
互換性＆エコシステム
MSN3420-CB2FCは、NVIDIA ConnectX®ネットワークアダプター（25GbE/100GbE）、LinkX®銅線/光ファイバーケーブル、および標準ベースのイーサネット機器とシームレスに相互運用します。幅広いトランシーバーをサポートしています：25GbE SFP28 SR/LR/AOC/DAC、100GbE QSFP28 SR4/LR4/ER/CWDM4、およびブレークアウトケーブル（100GbEから4x25GbE）。Cumulus Linuxは、主要な自動化フレームワーク、ルーティングスタック（FRR、Bird）、およびオーケストレーションツール（Kubernetes CNI、OpenStack）との互換性を保証します。完全にサポートされたソリューションについては、リアルタイムネットワークオペレーション、可視性、およびライフサイクル管理のためのNVIDIA Cumulus NetQと組み合わせてください。
技術仕様
カテゴリ
詳細
モデル
MSN3420-CB2FC
ポート

48x SFP28 (10/25GbE) + 12x QSFP28 (40/100GbE)

最大100GbEポート数
12（または12x 40GbE） 最大25GbEポート数
48 + ブレークアウト経由で最大48（QSFP28から合計96論理25GbE） P2C
2.4 Tb/s（全二重） パケット/秒
3.58 Bpps レイテンシ（カットスルー）
425ns パケットバッファ
42MBフル共有 CPU
デュアルコアx86 システムメモリ
8GB DDR4 SSDストレージ
32GB 管理ポート
1x 100/1000 RJ45、1x RJ45シリアル、1x USB 電源ユニット
2xホットスワップ可能（1+1冗長）、AC 100-264V、50-60Hz ファン
5x ホットスワップ可能（N+1冗長）、逆風オプション フォームファクタ
1Uラックマウント、1.72" x 16.84" x 17"（44x428x432mm） 重量
8.5 kg（18.73 lb） 動作温度
0℃～40℃ プリインストールOS
NVIDIA Cumulus Linux エアフロー方向（CB2FC）
P2C（ポートから電源へ、標準奥行き） 注：一部の仕様は変更される場合があります。注文前に正確な構成とソフトウェアバージョンを確認してください。
選択ガイド：SN3420のどのバリアントを選択しますか？ SKU
プリロードOS エアフロー
セキュアブート 最適
MSN3420-CB2FC
Cumulus Linux
P2C（ポートから電源へ） いいえ 自動化重視の環境、NetDevOpsチーム MSN3420-CB2F NVIDIA Onyx（クラシックCLI）
P2C 将来を見据えたスピード 従来のCLI管理者、レガシーワークフロー 豊富なテレメトリ＆トラブルシューティング ONIE（ベアメタル）
P2C / 短奥行き いいえ カスタムNOS（SONiC、DENT、その他） 豊富なテレメトリ＆トラブルシューティング Cumulus Linux
C2P（電源からポートへ） いいえ ホットアイルコンテインメント用の代替エアフロー方向 豊富なテレメトリ＆トラブルシューティング オープン＆自動化可能
Cumulus Linuxは、標準Linuxツール、API、およびコンテナ化されたワークフローを使用して運用複雑性を軽減します。Ansible、Chef、またはPythonで自動化します。 将来を見据えたスピード 100GbEアップリンクは増加するスパイン帯域幅に対応。サーバーへの25GbEは10GbEの2.5倍のパフォーマンスを保証します。 豊富なテレメトリ＆トラブルシューティング WJHは「何が起こったのか」を正確に回答し、MTTRを削減します。ストリーミングテレメトリはPrometheus、Splunkなどと統合されます。
グローバルサポート＆迅速な配送
Hong Kong Starsurgeは、グローバルクライアント向けに競争力のある価格設定、保証サポート、およびロジスティクス専門知識を提供します。
サービス＆サポート
Hong Kong Starsurgeは、プリセールスコンサルティング、構成支援、およびポストセールス技術サポートを含む、完全な顧客ライフサイクルを提供します。NVIDIA SN3000シリーズには、1年間の限定ハードウェア保証（返品・修理、14営業日対応）が付いています。翌営業日オンサイト交換や4時間以内の技術者派遣を含むアップグレードサポートプランもリクエストに応じて利用可能です。Starsurgeは、お客様のデータセンターのニーズに合わせて、リモートまたはオンサイトのインストール、構成、およびネットワーク監視サービスも提供します。
よくある質問
Q: MSN3420-CB2FCにSONiCをインストールできますか？
はい。このスイッチはONIE互換です。Cumulus Linuxが出荷されますが、SONiCコミュニティエディションまたはその他のONIEインストール可能なNOSをロードできます。NVIDIAはSpectrumプラットフォーム上のオープンソースSONiCを完全にサポートしています。
Q: どのようなブレークアウトオプションがありますか？
各QSFP28ポートは、ブレークアウトケーブルを介して4x 10/25GbE SFP28ポートに分割でき、合計で最大48+48=96個の25GbEポートを提供します。
Q: このスイッチはRoCE（RDMA over Converged Ethernet）をサポートしていますか？

はい、もちろんです。Spectrum-2には、ECN、PFC、および高度な輻輳制御を備えた堅牢なRoCEトランスポートが含まれており、NVMe-oFおよびGPUダイレクトマシンラーニングクラスターに最適です。Q: MSN3420-CB2FCとMSN3420-CB2Fの違いは何ですか？CB2FCにはCumulus Linuxが含まれており、CB2FにはNVIDIA Onyx OSが含まれています。ハードウェアは同一で、プリインストールされているOSのみが異なります。

Q: NVIDIA NetQでスイッチを管理できますか？
はい。Cumulus NetQは、SN3420を含むCumulus Linuxを実行するスイッチのリアルタイムテレメトリ、トラブルシューティング、およびライフサイクル管理を提供します。
注意点と注文に関する注記
エアフロー方向（P2CまたはC2P）が、ラックのホット/コールドアイル設計と一致していることを確認してください。MSN3420-CB2FCはP2C（ポート側吸気、電源側排気）を使用します。
トランシーバー、DACケーブル、および電源コードは、指定がない限り別途販売されます。注文前に販売チームに互換性を確認してください。
セキュアブートの要件については、MSN3700C-Sシリーズを参照してください。SN3420にはハードウェアルートオブトラストは含まれていません。
Hong Kong Starsurge Groupについて
Hong Kong Starsurge Group Co., Limitedは、2008年以来、ネットワークハードウェア、ITサービス、およびシステムインテグレーションのテクノロジー主導のプロバイダーです。世界中の政府、ヘルスケア、製造、金融、教育、およびエンタープライズクライアントにサービスを提供しています。多言語サポートとグローバルデリバリーにより、スイッチ、NIC、ワイヤレスソリューション、IoTシステム、およびカスタムソフトウェアを提供しています。顧客第一のアプローチにより、Starsurgeは信頼性の高い品質、迅速なサービス、およびカスタマイズされたネットワークインフラストラクチャソリューションを提供します。
主な事実（一目でわかる）
48x 25GbE + 12x 100GbE
2.4 Tb/s スイッチング容量
425ns 超低レイテンシ
42MB 共有バッファ
Cumulus Linux プリインストール
1+1 冗長 PSU
RoCE 対応

What Just Happened テレメトリ

互換性マトリックス
コンポーネントタイプ サポートされているオプション ベンダー / 注記 25GbE 光モジュール 25GBASE-SR (MMF), 25GBASE-LR (SMF), 25G AOC, 最大5mのパッシブDAC NVIDIA, Cisco, Finisar, 一般的なMSA 100GbE 光モジュール 100GBASE-SR4, LR4, CWDM4, ER4, 100G AOC, DAC
NVIDIA LinkX, サードパーティテスト済み
ブレークアウトケーブル 100Gから4x25G DAC/AOC, 40Gから4x10G すべてのQSFP28ポートと互換性あり
ネットワークOS Cumulus Linux (工場出荷時), SONiC, ONYX, DENT ONIEブートローダーで交換可能
管理ツール Ansible, Puppet, NetQ, SNMP, gNMI, Prometheus 完全なオープンAPIとテレメトリ統合
購入者チェックリスト：注文前に確認すること エアフロー方向（MSN3420-CB2FCの場合はP2C）がデータセンターのアイルレイアウトと一致していること。 電源の種類（ACまたはDC） – 標準ACが含まれています。電圧を確認してください。
サーバー/スパイン接続用のトランシーバータイプとケーブル長。 保証アップグレードオプション（翌営業日または4時間オンサイト）。 ソフトウェア機能ライセンス要件（Cumulus LinuxのフルL3機能が含まれています）。
Starsurgeの関連製品 NVIDIA SN3700 32x 200GbE スパインスイッチ、12.8Tb/s、高密度コア/スパイン用。
NVIDIA SN3700C
  • 32x 100GbE、サイバーレジリエントなセキュアブートオプション。
  • ConnectX-6 DX アダプター
  • 25/100GbE スマートNIC、アクセラレーテッドネットワーキングとRoCEオフロード機能付き。
