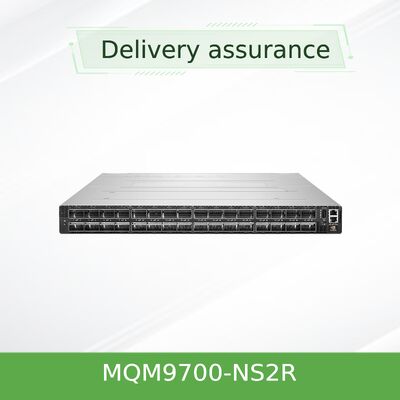

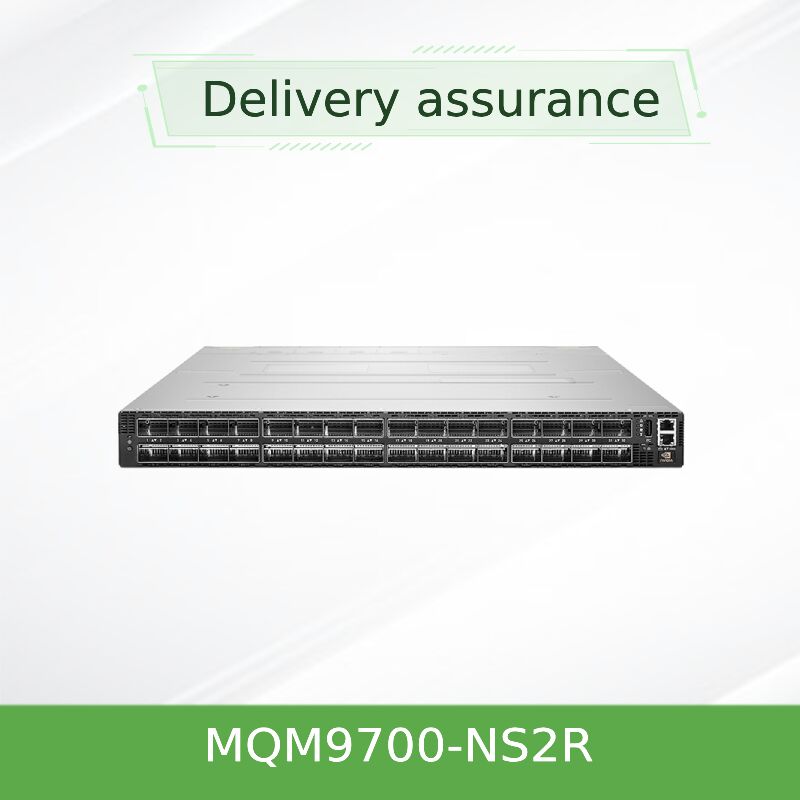

NVIDIA Quantum 2 MQM9790-NS2R 64ポート 400Gb/s アンマネージド InfiniBand スイッチ (逆エアフロー (C2P))
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MQM9700-NS2R（920-9B210-00RN-0M2） |
| 書類: | MQM9700 series.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 型番: | MQM9700-NS2R（920-9B210-00RN-0M2） | 伝送速度: | 400G |
|---|---|---|---|
| ポート: | 64 | テクノロジー: | インフィニバンド |
| 最高速度: | ndr | 輸送パッケージ: | パッキング |
製品の説明
外部ファブリック管理が好まれる、エクストリームスケールAIおよびHPC環境向けに設計されています。MQM9790-NS2Rは、コンパクトな1Uシャーシに64ポートのノンブロッキング400Gb/s InfiniBandを提供し、コネクタ・ツー・パワー（C2P）リバースエアフローを備えています。これにより、柔軟なトポロジーとSHARPv3インネットワークコンピューティングが可能になり、NVIDIA UFMやOpenSMなどの外部サブネットマネージャーに依存します。
Hong Kong Starsurge Groupは、高性能なアンマネージド400Gb/s InfiniBandスイッチであるNVIDIA Quantum-2 MQM9790-NS2R（リバースエアフロー（コネクタ・ツー・パワー）搭載）を発表します。QM9700シリーズの一部であるこのスイッチは、64x 400Gb/s接続（またはポート分割技術による最大128ポートの200Gb/s）をサポートする32個のOSFPポートを提供します。画期的な毎秒51.2テラビットの双方向スループットと毎秒66.5ギガビット以上のパケット転送能力を持つMQM9790-NS2Rは、高度なテレメトリ、監視、および大規模ファブリックオーケストレーションのために外部サブネットマネージャー（例：NVIDIA UFM）の制御を必要とする顧客向けに設計されています。
- 前例のないポート密度: 1Uに64ポートの400Gb/s NDR InfiniBand、ノンブロッキングアーキテクチャ。
- ダブルデニシティ200Gb/sモード: NVIDIAポート分割技術を使用して最大128ポートの200Gb/sをサポートし、リーフ・スパイン・トポロジーのTCOを削減します。
- 外部サブネットマネージャー対応: NVIDIA UFM（Unified Fabric Manager）、OpenSM、またはその他の外部サブネットマネージャーとの使用のために設計されています。大規模で中央集権的に管理されるファブリックに最適です。
- インネットワークコンピューティング: SHARPv3（Scalable Hierarchical Aggregation and Reduction Protocol）は、前世代と比較して32倍のAIアクセラレーションを提供します。
- 高度なファブリックサービス: RDMA、アダプティブルーティング、輻輳制御、拡張VLマッピング、自己修復ネットワーク機能。
- リバースエアフロー（C2P）: コネクタ・ツー・パワーのエアフロー方向は、ポート側にコールドアイルがあるデータセンターレイアウトに最適です。
- 冗長性と信頼性: 1+1冗長ホットスワップ対応電源、ホットスワップ対応ファンユニット。
- 下位互換性: 前世代のInfiniBand（HDR、EDR、FDR）をサポートします。
NVIDIA Quantum-2 ASIC上に構築されたMQM9790-NS2Rは、最先端の400Gb/s SerDesテクノロジーを活用しています。CPUオーバーヘッドを低く抑え、高スループットを実現するRDMA（Remote Direct Memory Access）、ファブリックのホットスポットを回避するアダプティブルーティング、インネットワーク削減を実現するNVIDIA SHARPv3を組み込み、MPIおよびAIフレームワークにおけるコレクティブオペレーションを劇的に加速します。オンボードサブネットマネージャーを持たないこのモデルは、ファブリック管理を外部コントローラーにオフロードし、NVIDIA UFMと組み合わせることで、中央集権的なポリシー施行とより深いテレメトリを可能にします。
Fat Tree、SlimFly、DragonFly+、多次元Torusなど、複数のトポロジーをサポートするMQM9790-NS2Rは、アーキテクトが次世代スーパーコンピューティング向けに、コスト効率が高く、非常に回復力のあるネットワークを構築し、中央集権的な管理を維持することを可能にします。
- AIおよび機械学習クラスター: 中央集権的なUFM管理による大規模言語モデルトレーニングのための高速GPU相互接続。
- 高性能コンピューティング（HPC）: 外部ファブリックオーケストレーションを必要とする研究シミュレーション、気象モデリング、ゲノミクス。
- ハイパースケールデータセンター: 外部サブネットマネージャーが数百台のスイッチにわたる統合制御を提供する大規模InfiniBandファブリック。
- エンタープライズクラウドおよび金融: 中央集権的な監視とポリシー管理を備えた低遅延取引システム。
- 政府および教育機関: 専用ファブリック管理アプライアンスを必要とする国立研究所および大学のスーパーコンピューティングセンター。

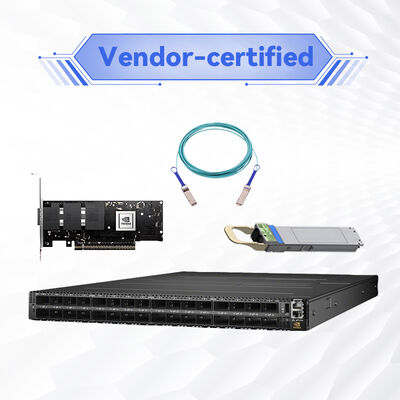

NVIDIA InfiniBandエコシステムとの完全な相互運用性：ConnectX-6/7アダプター、LinkXケーブル、Quantum-2シリーズスイッチ。HDR、EDR、FDRデバイスとの下位互換性があります。NVIDIA UFM（大規模ファブリックに推奨）、OpenSM、または専用サーバーまたはVMで実行されるその他のIB準拠SMなどの外部サブネットマネージャーが必要です。主要なLinuxディストリビューション（RHEL、Ubuntu、Rocky Linux）および適切なドライバーを備えたWindows Serverをサポートします。
| パラメータ | 仕様（MQM9790-NS2R） |
|---|---|
| ポート | 32個のOSFPコネクタ、64ポートの400Gb/s InfiniBand（NDR）または128ポートの200Gb/sをサポート |
| 集約スループット | 51.2 Tb/s双方向、ノンブロッキング |
| パケット転送能力 | 毎秒66.5ギガビット以上（BPPS） |
| 管理タイプ | アンマネージド — 外部サブネットマネージャー（UFM、OpenSM、またはその他）が必要 |
| CPUおよびメモリ | x86 Coffee Lake i3、8GB DDR4 SO-DIMM（2666 MT/s）、16GB M.2 SSD |
| 電源 | 1+1冗長、ホットスワップ対応、200-240Vac、80 Plus Gold、ENERGY STAR認証 |
| 冷却/エアフロー | リバースエアフロー：コネクタ・ツー・パワー（C2P）、ホットスワップ対応ファンユニット |
| 寸法（高さx幅x奥行き） | 1.7インチ（43.6mm）x 17.0インチ（438mm）x 26.0インチ（660.4mm） |
| 重量 | 約14.5 kg |
| 動作温度 | 0℃～40℃ |
| 湿度（動作時） | 10%～85%結露なきこと |
| 高度 | 最大3050m |
| 規制準拠 | CE、FCC、VCCI、ICES、RCM、RoHS、CB、cTUVus、CU |
| 保証 | 標準1年（延長オプションあり） |
| 注文可能な部品番号（OPN） | 説明 | エアフロー方向 | 管理 |
|---|---|---|---|
| MQM9700-NS2F | 64ポート400Gb/s、マネージド | P2C（パワー・ツー・コネクタ / フォワード） | オンボードサブネットマネージャー |
| MQM9700-NS2R | 64ポート400Gb/s、マネージド | C2P（コネクタ・ツー・パワー / リバース） | オンボードサブネットマネージャー |
| MQM9790-NS2F | 64ポート400Gb/s、アンマネージド | P2C（フォワード） | 外部サブネットマネージャー必須 |
| MQM9790-NS2R | 64ポート400Gb/s、アンマネージド | C2P（リバース） | 外部サブネットマネージャー必須 |
C2Pエアフロー（コネクタ・ツー・パワー）の場合、冷気がOSFPコネクタ側から入り、電源側から排出されます。注文前にデータセンターの冷却レイアウトを確認してください。MQM9790-NS2Rは、リバースエアフローを必要とするラックに最適なアンマネージド選択肢です。
- 中央集権的なファブリック管理: NVIDIA UFMを使用したデプロイメントに最適で、数百台のスイッチにわたるシングルペイン・オブ・グラス管理を可能にします。
- リバースエアフローの柔軟性: C2P冷却は、特定のデータセンターのホット/コールドアイル構成に一致し、熱効率を向上させます。
- 1Uあたりの最高のラディクス: 64x 400Gポートにより、スイッチ階層を最小限に抑え、遅延を削減し、ケーブリングを簡素化します。
- 大規模ファブリック向けコスト効率: 外部管理が既に展開されている場合に、冗長なオンボードSMプロセッサを排除します。
- エネルギー効率: Gold+電源とスマートファン制御により、OPEXを削減します。
- 将来を見据えたスケーラビリティ: SHARPv3とアダプティブルーティングのサポートにより、次世代AIフレームワークへの投資保護を保証します。
Hong Kong Starsurge Groupは、プリセールスコンサルティング、インテグレーションサービス、グローバルロジスティクスを含むエンドツーエンドのサポートを提供します。当社の技術チームは、デプロイメント支援、RMAサービス、および延長保証オプションを提供します。ボリュームオーダーの場合、カスタマイズされたケーブリングと構成検証を提供します。APAC、EMEA、およびアメリカ地域で多言語サポートを提供しています。
• C2Pエアフローの向きがラックと一致していることを確認してください：コールドアイルはコネクタ（OSFP）側にある必要があります。
• スイッチを動作させるには、ファブリック上に外部サブネットマネージャーが必要です。
• 信号整合性とコンプライアンスを維持するために、NVIDIA認定の光モジュールとケーブルのみを使用してください。
• 動作高度は最大3050m、温度は40℃を超えないこと。
• 一部の高度なUFM機能には別途ライセンスが必要な場合があります。Starsurge営業チームにご相談ください。
• NVIDIAによって公に確認されていない仕様は提供されたものとしてマークされています — ご注文前にご確認ください。
2008年に設立されたStarsurgeは、ネットワークハードウェア、ITサービス、およびシステムインテグレーションソリューションのテクノロジー主導型プロバイダーです。世界中の政府、ヘルスケア、製造、教育、金融、およびエンタープライズクライアントにサービスを提供しています。経験豊富な技術および営業チームにより、StarsurgeはIoTソリューション、カスタムソフトウェア開発、およびグローバルロジスティクスを含む、カスタマイズされたネットワーキングインフラストラクチャを提供します。顧客第一のアプローチにより、信頼性の高い品質、迅速なサービス、およびスケーラブルなネットワーク設計を保証します。主要ブランドの認定チャネルパートナーとして、最先端技術と実際のデプロイメントの成功を橋渡しします。
見積もりをリクエストする →• NVIDIA ConnectX-6 / ConnectX-7 InfiniBandアダプター
• NVIDIA Quantum-2 QM9700/9790シリーズスイッチ
• LinkX OSFPケーブル（パッシブ銅線は最大3m、アクティブ光線は最大500m）
• 外部サブネットマネージャー：NVIDIA UFM、OpenSM、その他のIB準拠SM
• オペレーティングシステム：RHEL 8/9、Ubuntu 20.04/22.04、Mellanox WinOF-2搭載のWindows Server 2022
✓ 必要なエアフロー方向を確認：C2P（コネクタ・ツー・パワー）がラックのコールドアイル配置と一致していること。
✓ 外部サブネットマネージャー（UFMまたはOpenSM）がデプロイされ、ファブリックからアクセス可能であることを確認してください。
✓ ケーブリング計画：400G OSFPからOSFP、または2x200Gに分割。
✓ 電源入力を確認：200-240Vac、冗長フィード付き。
✓ 大規模デプロイメントの場合、トポロジー設計レビューとUFM統合サポートをStarsurgeエンジニアに依頼してください。
- ホワイトペーパー：「NVIDIA Quantum-2とUFMによるAIファブリックのスケーリング」（リクエストに応じて入手可能）
- デプロイメントガイド：QM9700シリーズとのFat Tree対DragonFly+
- エアフローベストプラクティス：データセンター冷却のためのP2C対C2Pの選択
- 互換性リスト：NDR用NVIDIA認定OSFPケーブル
