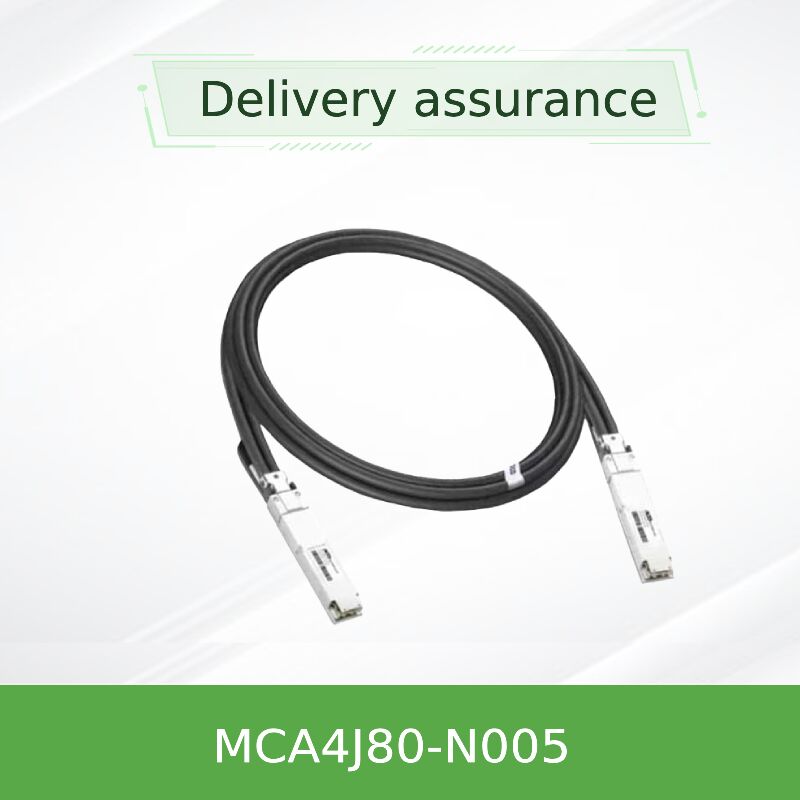

NVIDIA MCA4J80-N005 800Gb/s OSFP ツインポート アクティブカッパーケーブル – 5m InfiniBand NDR ACC
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MCA4J80-N005（980-9I602-00N005） |
| 書類: | MCA4J80-Nxxx.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 可用性: | ストック | 保証: | 1年 |
|---|---|---|---|
| 状態: | 新しい、オリジナル | テクノロジー: | インフィニバンド |
| タイプ: | メラノックスDACケーブル | ケーブル長: | 5メートル |
| 名前: | メラノックスDACケーブルアクティブ銅ケーブルIBツインポートNDR 800GB/S OSFP 5メートルMCA4J80-N005 | キーワード: | メラノックスDACケーブル |
| ハイライト: | NVIDIA OSFPカッパーケーブル 800Gb/s,Mellanox InfiniBand NDRケーブル 5m,OSFPツインポートアクティブカッパーケーブル |
||
製品の説明
InfiniBand NDR | 5メートル | 26AWG | 片側1.5W | OSFPから2x400Gb/s OSFP
高密度、超低遅延アクティブ銅ケーブル。800G InfiniBandおよびEthernetファブリック向け。スイッチ間 (Quantum-2) およびスイッチ-DGX H100接続に最適。NVIDIA最適化信号整合性、RoHS/LSZH準拠、ホットプラグ対応。
NVIDIA MCA4J80-N005 は、高性能な800Gb/s ツインポート OSFP アクティブ銅ケーブル (ACC)で、単一の800Gb/s OSFPインターフェイスからデュアル400Gb/sポートをサポートします。InfiniBand NDRおよびEthernet Spectrum-4ネットワーク向けに設計されたこの5メートルケーブルは、26AWG導体と統合されたイコライザーICを使用し、超低遅延 (パッシブに近い) と片側わずか1.5Wの最大消費電力を維持しながら、到達距離を延長します。NVIDIA MCA4J80シリーズの一部であり、次世代データセンター向けの信頼性が高く、コスト効率の高い相互接続を提供します。
ACCテクノロジーは、銅の堅牢性とアクティブ信号調整を組み合わせて、光学トランシーバーの複雑さなしに5メートルのリンクを実現します。MCA4J80-N005は、ホストシステム識別用のEEPROMを内蔵し、ホットプラグ対応のOSFP MSAフォームファクターをサポートし、接続されたスイッチに基づいてInfiniBandまたはEthernetプロトコルに自動的に適応します。
プリエンファシス・イコライザーICを組み込み、信号整合性を維持しながら最大5メートルまで到達距離を効果的に延長します。これにより、遅延がほぼゼロになり、アクティブ光ケーブル (AOC) と比較して消費電力も大幅に削減されます。NVIDIAは、信号ノイズとバックリフレクションを最小限に抑えるために各長さを微調整し、高密度InfiniBand NDRファブリックでの堅牢な動作を保証します。ACCファームウェアはプロトコルを認識し、手動設定なしでInfiniBandとEthernetを自動的に切り替えます。このケーブルは、3m/4mバリアントには30AWG、5m (N005) バージョンにはより太い26AWGを使用して設計されており、挿入損失を低減し、厳格なInfiniBand協定仕様を満たしています。
典型的なデプロイメント
- NVIDIA Quantum-2 (800Gb/s) スイッチの接続。スイッチ-サーバーリンク:
- DGX H100システムとQuantum-2またはSpectrum-4スイッチ。AI/MLクラスター向けの高密度、低コスト、低消費電力相互接続を必要とするInfiniBand NDRファブリック。
- Spectrum-4ベース環境におけるEthernet 800GbEから2x400GbEへのブレークアウトアプリケーション。
- データセンターのTORから隣接ラックへの接続で、光学トランシーバーが不要な場合。
- 互換性
NVIDIA Quantum-2 InfiniBandスイッチ (例: QM9700シリーズ)
- NVIDIA Spectrum-4 Ethernetスイッチ (SN5000シリーズ)
- OSFPケージ搭載NVIDIA DGX H100 / DGX A100システム
- 100G-PAM4 (800G/400G) をサポートするOSFP MSAに準拠した業界標準のOSFPポート
- 仕様
| 仕様 | データレート |
|---|---|
| 800Gb/s 総帯域幅 (2x400Gb/s ツインポート)、8x 100G-PAM4 変調を使用 | コネクタタイプ |
| OSFP (Octal Small Formfactor Pluggable) から 2x OSFP (ツインポート) | ケーブル長 |
| 5メートル (26AWG) | ワイヤゲージ |
| 26AWG (2x8ペア) | ケーブル径 |
| 8.9 mm ±0.03 mm | 消費電力 |
| 片側最大1.5ワット、典型値1.2W | 供給電圧 |
| 3.3V ±5% (3.135V – 3.465V) | 動作ケース温度 |
| 0℃ ～ +70℃ | 互換性マトリックス |
| -40℃ ～ +85℃ | 特性インピーダンス |
| 100Ω ±10% | 伝播遅延 |
| ≤ 4.5 ns/m | 最小曲げ半径 (単一、コネクタから離れた場所) |
| ケーブル径の5倍 (~44.5mm) | 最小曲げ半径 (繰り返し/離れた場所) |
| ケーブル径の10倍 (~89mm) | アセンブリ曲げ半径 (コネクタ付近) |
| ケーブル径の10倍 | ジャケット素材 |
| LSZH (低煙ゼロハロゲン) | 規制準拠 |
| RoHS、CE、FCCクラスA、UKCA、CB、TUV、RCM、VCCI | 選択ガイド |
| 説明 | 長さ | AWG | ケーブルタイプ | MCA4J80-N003 |
|---|---|---|---|---|
| NVIDIA アクティブ銅ケーブル、IB ツインポート NDR、800Gb/s、OSFP | 4m | 30AWG | ハイブリッド | MCA4J80-N005 |
| NVIDIA アクティブ銅ケーブル、IB ツインポート NDR、800Gb/s、OSFP | 4m | 30AWG | ハイブリッド | MCA4J80-N005 |
| NVIDIA アクティブ銅ケーブル、IB ツインポート NDR、800Gb/s、OSFP、5m、26AWG | 5m | 26AWG | ラウンド、高ゲージ | MCA4J80-N003-FLT |
| フラットトップケーブル、3m、OSFPから2xOSFP、DGX H100特定ルーティング用 | 3m | 30AWG | ハイブリッド | MCA4J80-N003-FTF |
| フラットからフィンガー トップ、3m | 3m | 30AWG | ハイブリッド | 代替品に対する利点 |
カスタムケーブル長/ラベリングリクエスト (MOQによる)。
- FAE (フィールドアプリケーションエンジニア) サポート (大規模統合向け)。
- NVIDIAの製品基準に準拠した保証およびRMAサービス。
- ネットワークハードウェアのBOM統合 — スイッチ、NIC、ケーブル、トランシーバー。
- よくある質問
ケーブルの抜き差しを行う際は、必ずESDアースストラップとESD安全フロアを使用してください。コネクタには保護キャップが付いています — 取り付け直前にのみ取り外してください。指定された最小曲げ半径を超えて曲げないでください。特にバックシェル付近では注意してください。ケーブル配線が引張荷重または圧縮定格を超えないようにしてください。詳細な取り付けについては、NVIDIA Cable Management Guidelines Application Noteを参照してください。本製品はRoHS、CE、FCCクラスA認証を取得しています。商業用データセンターでの使用を目的としています。住宅環境では干渉を引き起こす可能性があり、ユーザーは自己負担で修正する必要があります。
Hong Kong Starsurge Groupについて
Hong Kong Starsurge Group Co., Limitedは、ネットワークハードウェア、ITサービス、システムインテグレーションソリューションのテクノロジー主導型サプライヤーです。当社は、ネットワークスイッチ、NIC、ワイヤレスアクセスポイント、コントローラー、高速ケーブル、および補完的なネットワーク機器を含む製品を世界中のお客様に提供しています。経験豊富な営業および技術チームが、政府、ヘルスケア、製造、教育、金融、エンタープライズセクターをサポートしています。Starsurgeは、IoTソリューション、ネットワーク管理システム、カスタムソフトウェア開発、多言語によるグローバルデリバリーも提供しています。顧客第一の哲学に基づき、信頼性の高い品質、迅速なサービス、およびカスタマイズされたソリューションを提供して、効率的でスケーラブルなネットワークインフラストラクチャを構築しています。NVIDIA / Mellanoxをはじめとする主要ブランドの正規パートナーとして、Starsurgeは完全なトレーサビリティと迅速なリードタイムを備えた本物の製品を保証します。
主な事実を一覧で表示
ケーブル長
電力
遅延
コネクタ
動作温度
互換性マトリックス
| ポートタイプ | MCA4J80-N005 との互換性 | Quantum-2 QM9700 / QM9790 |
|---|---|---|
| OSFP 800G (NDR) | 完全互換、直接接続 | Spectrum-4 SN5000シリーズ |
| OSFP 800G Ethernet | はい、自動プロトコル検出 | DGX H100 (8-GPU) |
| OSFP 400G/800G | ケーブルあたり2x400Gb/sポートを使用して互換性あり | NVIDIA ConnectX-7 / BlueField-3 |
| OSFP (NDR200 / NDR400) | アダプタータイプによります。NDR400から800Gスイッチへの接続には、適切なブレークアウトマッピングを使用してください。 | バイヤーチェックリスト |
- 必要な長さを確認してください: MCA4J80-N005 = 5m。短い場合はN003またはN004を検討してください。
- ケーブルの曲げ半径がラックレイアウトに適合することを確認してください (コネクタ付近で最小89mm)。
- プロトコル (InfiniBandまたはEthernet) を確認してください — 設定は不要ですが、スイッチプロファイルが一致していることを確認してください。
- ESD対策: トレーニングを受けたスタッフ、接地された環境。
