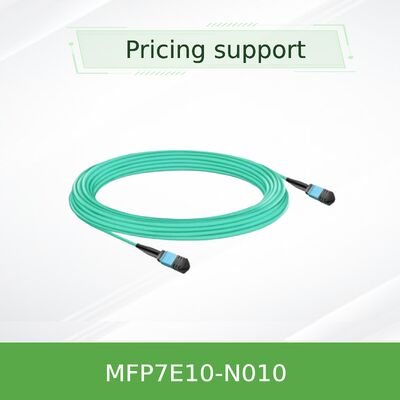

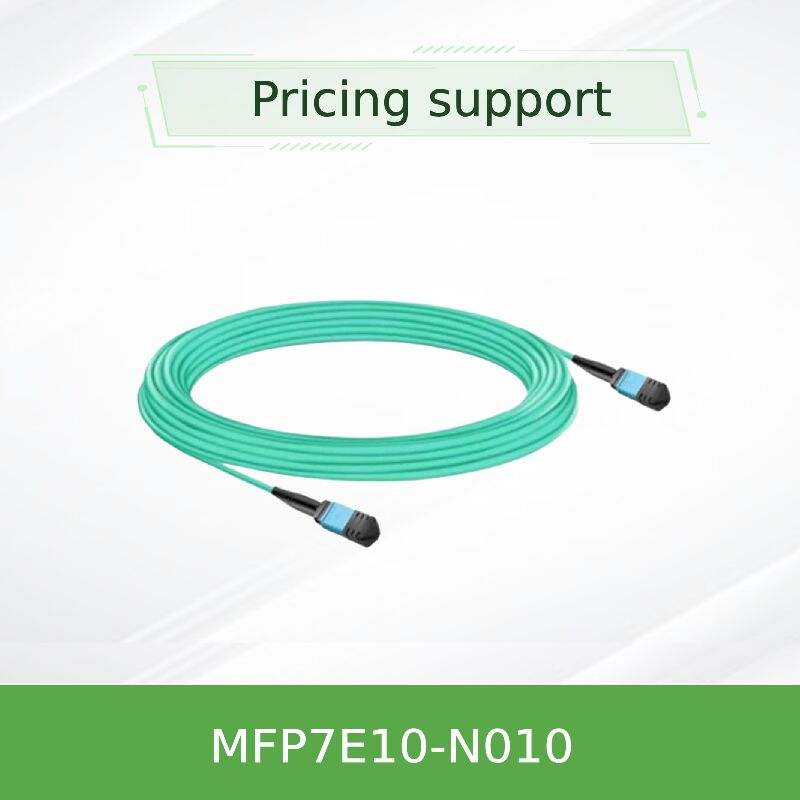

NVIDIA MFP7E10-N010 10m MPO APC マルチモード光ファイバーケーブル InfiniBand & Ethernet

NVIDIA MFP7E10-Nxxxシリーズは、MPO-12/APCコネクタを備えたパッシブ光マルチモードケーブルで構成され、12芯ファイバーアレイのうち8芯のアクティブファイバーを利用します。MFP7E10-N010は標準的な10メートルの長さを提供し、トップ・オブ・ラック（ToR）スイッチからラック内または隣接する列のサーバーへの接続に最適です。NVIDIAの高速ネットワークエコシステム向けに特別に設計されており、800Gb/sツインポートOSFPトランシーバー、400Gb/sシングルポートOSFPおよびQSFP112モジュールをサポートします。8度の研磨が施されたアングルド・ポリッシュド・コネクタ（APC）は、バック反射を劇的に低減し、50G、100G/レーンアーキテクチャで使用されるPAM4変調の信号整合性を確保します。

このタイプBクロスオーバーファイバーマッピング（ピン1からピン12）により、追加の極性管理なしでトランシーバー間の直接接続が可能になり、展開が簡素化されます。すべてのケーブルは、Telcordia GR-1435およびIEC 61754-7仕様を満たすように工場でテストされており、箱から出してすぐに信頼性を保証します。

• アライメントホール付きMPO-12/APCメスコネクタ – トランシーバーのアライメントピンと互換性があります
• 8芯アクティブマルチモードファイバー（50/125 µm）、4芯は未使用の強度部材として使用
• クロスオーバータイプB極性：パッチコードの反転が不要
• 柔軟な丸型LSZH（低煙ゼロハロゲン）/ OFNRジャケット – マルチモード識別用のアクアカラー
• InfiniBand NDR、Ethernet 400GbE/800GbE、およびNVLinkプロトコルをサポート
• クイックリリースと確実な嵌合のためのプッシュプルラッチ機構
• 動作温度：0°C～70°C；保管温度：-40°C～85°C
• 高帯域幅PAM4信号に最適化された低挿入損失プロファイル

MPO-12/APCコネクタのエンドフェイスは8度の角度で研磨されており、高帯域幅リンクで送信機の不安定性やビットエラーを引き起こす可能性のある光バック反射を最小限に抑えます。低速アプリケーションで一般的に使用されるUltra Physical Contact（UPC）コネクタとは異なり、APCはリターンロス≥35 dBを保証し、100G PAM4以降では不可欠です。ケーブルのタイプB（クロスオーバー）トポロジーは、一方の端の送信レーンを反対側のトランシーバーの受信レーンにマッピングします – レーン1（送信）はレーン12（受信）に接続され、レーン2はレーン11に接続されます。これは、外部アダプターなしでの直接接続のためにIEC 61754-7で推奨される標準MPOピン配置に一致します。

• スイッチ間リンク：2つのMPO-12/APCポートを使用してツインポートOSFPスイッチ（800G）を接続し、スループットを統合します。
• スイッチ-アダプター：OSFPまたはQSFP112トランシーバー経由でNVIDIA ConnectX-7ネットワークアダプターまたはBlueField-3 DPUを接続します。
• データセンターのスパイナルーフアーキテクチャで、50メートルのマルチモード到達距離（最大4つのコネクタジャンクション付き）が必要な場合。
• NVLinkファブリック拡張による高性能コンピューティング（HPC）およびストレージのディスアグリゲーション。

NVIDIAトランシーバーおよびネットワークハードウェアとのシームレスな相互運用性のために設計および検証済み。互換性のある製品：

注：このケーブルはMPO-12/APCコネクタとのみ互換性があります。MPO-12/UPC（青色シェル）コネクタとは接続しないでください。研磨の不一致は物理的な損傷や信号劣化を引き起こす可能性があります。

NVIDIAは、さまざまなラック密度とキャンパス相互接続に対応するために複数の長さを提供しています。正確な到達距離要件に基づいて選択してください：

すべてのケーブルは、長さの公差（L≥5mの場合は±2%）を除き、同じ機械的および光学的仕様を共有します。

• エンドツーエンド検証：各ケーブルはNVIDIAトランシーバーとペアリングされ、相互運用性とリンクマージンが保証されます。
• 総所有コストの低減：パッシブ設計により消費電力がなくなり、データセンターの冷却オーバーヘッドが削減されます。
• 耐久性と安全性：LSZHジャケットは火災時の有毒ガスを最小限に抑え、OFNRはライザー設置に適しています。
• 精密製造：工場で研磨されたAPCコネクタは、一貫した形状で繰り返し可能な低損失を保証します。
• 保証とサポート：直接的なNVIDIA互換性により、トラブルシューティングの複雑さが軽減されます。

Hong Kong Starsurge Groupは、バルク調達、カスタムラベリング、および世界中への配送を含む、完全なサプライチェーンサービスを提供します。当社の技術チームは、極性計画、リンクバジェット計算、および展開検証を支援します。RMAまたはファームウェアの互換性に関するお問い合わせは、当社のサポートデスクまでご連絡ください：networking-support@nvidia.comまたは、Starsurgeの営業担当者に直接お問い合わせください。

• 汚染を防ぐため、設置直前までダストキャップを外さないでください。
• 最小曲げ半径30mmを超えないようにしてください。きつい曲げはマイクロベンディング損失や永久的なファイバー損傷を引き起こす可能性があります。
• ケーブルは非導電性でESDに影響されませんが、ESDに敏感なトランシーバーと接続するため、取り扱い中は標準的なESD予防措置に従ってください。
• MPO-12/APC（緑色シェル）とMPO-12/UPC（青色シェル）コネクタを絶対に混ぜないでください。研磨の不一致は正しく嵌合せず、アライメントピンを損傷する可能性があります。
• フェルールクリーニングには、イソプロピルアルコールと糸くずの出ないワイプまたは専用のMPOクリーナーのみを使用してください。

Hong Kong Starsurge Group Co., Limitedは、ネットワークハードウェア、ITサービス、およびシステムインテグレーションソリューションのテクノロジー主導型プロバイダーです。2008年に設立された同社は、ネットワークスイッチ、NIC、ワイヤレスアクセスポイント、コントローラー、ケーブル、および関連ネットワーク機器を含む製品で世界中のお客様にサービスを提供しています。経験豊富な営業および技術チームに支えられ、Starsurgeは政府、ヘルスケア、製造、教育、金融、エンタープライズなどの業界をサポートしています。同社はまた、IoTソリューション、ネットワーク管理システム、カスタムソフトウェア開発、多言語サポート、およびグローバル配送を提供しています。顧客第一のアプローチにより、Starsurgeは効率的でスケーラブルで信頼性の高いネットワークインフラストラクチャの構築を支援する、信頼性の高い品質、迅速なサービス、およびカスタマイズされたソリューションに焦点を当てています。

公式NVIDIAパートナー：Starsurgeは、完全なサプライチェーンの透明性と迅速な配送で、本物のNVIDIAケーブル、トランシーバー、およびネットワークコンポーネントを提供します。

• コネクタタイプを確認：両端ともMPO-12/APC（メス） – 緑色シェル。
• リンク距離を確認：OM3は最大30mをサポート；OM4は最大50mをサポート（接続4回）。
• トランシーバーがタイプBクロスオーバー極性と互換性があることを確認してください；NVIDIAオプティクスは直接接続にタイプBが必要です。
• パッチパネルを使用する場合は、MPO/APCであり、極性マッピングを維持していることを確認してください。
• メンテナンスのために適切なMPOクリーナーとダストキャップを在庫してください。

• NVIDIA MMA4Z00-NS – スイッチ用ツインポートOSFP 800G DR8トランシーバー
• NVIDIA MMA1Z00-NS400 – ConnectX-7アダプター用QSFP112 400G DR4トランシーバー
• NVIDIA MFP7E20シリーズ – 長距離用アクティブ光ケーブル（AOC）
• MPO-12/APC - MPO-12/APC バルクヘッドアダプター – 延長およびパネル取り付け用
