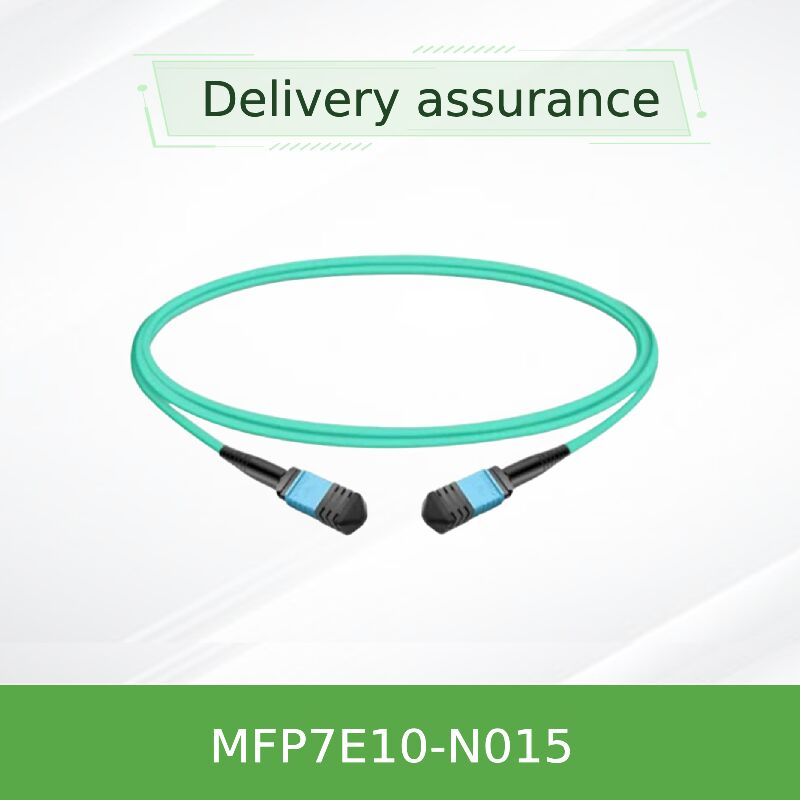

NVIDIA MFP7E10-N015 15m MPO APC マルチモードファイバーケーブル インフィニバンド&イーサネット
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MFP7E10-N015（980-9I57Y-000015） |
| 書類: | MFP7E10-Nxxx.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | negotiable |
| パッケージの詳細: | カートン |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 可用性: | ストック | 保証: | 1年 |
|---|---|---|---|
| 状態: | 新しい、オリジナル | テクノロジー: | インフィニバンド |
| タイプ: | パッシブファイバーケーブル | ケーブル長: | 15メートル |
| モデル: | MFP7E10-N015（980-9I57Y-000015） | 名前: | Mellanox AOC MFP7E10-N015 MPO-12/APC-to MPO12/APC (8 心) パッシブ光シングルモード ケーブル 15M |
| キーワード: | メラノックスケーブル | ||
| ハイライト: | NVIDIA 15m MPOファイバーケーブル,マルチモード光ファイバーケーブル InfiniBand Ethernet,Mellanox MPO APC 光ファイバーケーブル |
||
製品の説明
高帯域幅InfiniBandおよびEthernet相互接続用に精密設計された15メートルのパッシブマルチモード光ファイバーケーブル。MPO-12/APCメスコネクタ、低損失OM3/OM4ファイバー、堅牢なLSZHジャケットを備えています。最新のデータセンターにおけるツインポートOSFP 800G、シングルポートOSFP 400G、およびQSFP112トランシーバー間の直接接続を可能にします。
長さ:15メートル（許容差 +2% x L / -0 (L≧5mの場合)）
コネクタ:MPO-12/APC（アングルド・フィジカル・コンタクト）メス - MPO-12/APCメス
NVIDIA MFP7E10-Nxxxシリーズは、MPO-12/APCコネクタを備えたパッシブ光マルチモードケーブルで構成され、12ファイバーアレイのうち8本のファイバーをアクティブに使用します。MFP7E10-N015は標準的な15メートルの長さを提供し、ラック内の接続やスイッチとサーバー間の適度な距離に適しています。NVIDIAの高速ネットワークエコシステム向けに特別に設計されており、800Gb/sツインポートOSFPトランシーバー、400Gb/sシングルポートOSFPおよびQSFP112モジュールをサポートします。8度の研磨が施されたアングルド・ポリッシュド・コネクタ（APC）は、バックリフレクションを劇的に低減し、50G、100G/レーンアーキテクチャで使用されるPAM4変調の信号品質を保証します。
このタイプBクロスオーバーファイバーマッピング（ピン1からピン12）により、追加の極性管理なしでトランシーバー間の直接接続が可能になり、導入が簡素化されます。すべてのケーブルはTelcordia GR-1435およびIEC 61754-7仕様を満たすように工場でテストされており、すぐに使用できる信頼性を保証します。
- MPO-12/APCメスコネクタ（アライメント穴付き）— トランシーバーのアライメントピンと互換性があります
- アクティブマルチモードファイバー8本（50/125μm）、未使用ファイバー4本は強度部材として使用
- クロスオーバータイプB極性：パッチコードの反転が不要
- 柔軟な丸型LSZH（低煙ゼロハロゲン）/ OFNRジャケット — マルチモード識別用のアクアカラー
- InfiniBand NDR、Ethernet 400GbE/800GbE、NVLinkプロトコルをサポート
- プッシュプルラッチ機構により、迅速な取り外しと確実な嵌合が可能
- 動作温度：0℃～70℃；保管温度：-40℃～85℃
- 低挿入損失プロファイル、高速PAM4信号に最適化
MPO-12/APCコネクタ端面は8度の角度で研磨されており、高速リンクで送信機の不安定性やビットエラーを引き起こす可能性のある光バックリフレクションを最小限に抑えます。低速アプリケーションで一般的に使用されるUltra Physical Contact（UPC）コネクタとは異なり、APCはリターンロス≧35dBを保証し、100G PAM4以降では不可欠です。ケーブルのタイプB（クロスオーバー）トポロジーは、一方の端の送信レーンを反対側のトランシーバーの受信レーンにマッピングします—レーン1（送信）はレーン12（受信）に接続され、レーン2はレーン11に接続されます。これは、外部アダプターなしで直接相互接続するためにIEC 61754-7で推奨されている標準MPOピン配置に一致します。
- スイッチ間リンク：ツインポートOSFPスイッチ（800G）を2つのMPO-12/APCポートを使用して接続し、スループットを統合します。
- スイッチからアダプターへ：OSFPまたはQSFP112トランシーバーを介してNVIDIA ConnectX-7ネットワークアダプターまたはBlueField-3 DPUを接続します。
- データセンターのスパイナルリーフアーキテクチャ（最大4つのコネクタジャンクションで50メートルのマルチモード到達距離が必要）。
- NVLinkファブリック拡張を備えた高性能コンピューティング（HPC）およびストレージの分離。
- 10メートルの長さでは不十分で、15メートルが最適な余裕管理を提供するラック間リンク。
NVIDIAトランシーバーおよびネットワークハードウェアとのシームレスな相互運用性のために設計および検証済み。互換性のある製品:
| トランシーバー / デバイス | ポートタイプ | 使用例 |
|---|---|---|
| MMA4Z00-NS（ツインポートOSFP DR8） | 2x MPO-12/APC | 800Gb/sスイッチ側 |
| MMA4Z00-NS400（OSFP） | MPO-12/APC | 400Gb/sアダプター/DPU |
| MMA1Z00-NS400（QSFP112） | MPO-12/APC | 400Gb/s ConnectX-7 / BlueField-3 |
| InfiniBand NDR 400G/800Gスイッチ | OSFPポート | 高ラジックスイッチング |
注：このケーブルはMPO-12/APCコネクタにのみ厳密に互換性があります。MPO-12/UPC（青色シェル）コネクタと接続しないでください。研磨の不一致は物理的な損傷や信号劣化を引き起こす可能性があります。
| パラメータ | 値 |
|---|---|
| 製品番号 | MFP7E10-N015 |
| ケーブル長 | 15メートル（許容差：+2% x L / -0 (L≧5mの場合)） |
| ファイバー数（アクティブ） | 8本（12ファイバーMPO、4本非アクティブ） |
| ファイバータイプ | マルチモードOM3（標準で長さ≦30m） |
| コネクタタイプ | MPO-12/APCメス、低損失端面 |
| 挿入損失（最大） | 0.35 dB + 0.0004 x L（Lはメートル単位）→ ≦0.356 dB 標準 |
| リターンロス（最小） | 35 dB |
| ケーブル径 | 3.0 ± 0.2 mm |
| 最小曲げ半径 | 30 mm（動的/静的） |
| ジャケット素材 | LSZH / OFNR、アクアカラー |
| 動作温度 | 0～70 ℃ |
| 保管温度 | -40～85 ℃ |
| 相対湿度 | 10%～85% RH 結露なきこと |
| 極性スキーム | タイプB（クロスオーバー）IEC 61754-7準拠 |
| 規制遵守 | RoHS、CB、cTUVus、CE、FCCクラスA、VCCI、RCM |
NVIDIAは、さまざまなラック密度やキャンパス相互接続に対応するために複数の長さを提供しています。MFP7E10-N015は、中程度のラック間距離に適した選択肢です。
| 注文部品番号 | 長さ | 一般的な用途 |
|---|---|---|
| MFP7E10-N003 | 3メートル | ラック内、隣接サーバー |
| MFP7E10-N005 | 5メートル | トップオブラックからラック中央部 |
| MFP7E10-N010 | 10メートル | ラック間または短い行間 |
| MFP7E10-N015 | 15メートル | 行間リンク、標準的なラック間 |
| MFP7E10-N030 | 30メートル | 行末またはゾーン分配 |
| MFP7E10-N050 | 50メートル | OM4ファイバーを使用した最大到達距離 |
すべてのケーブルは、長さの許容差を除き、同一の機械的および光学的仕様を共有します（長さ≧5mの場合、許容差は+2% x L / -0）。
- エンドツーエンド検証:各ケーブルはNVIDIAトランシーバーとペアリングされ、相互運用性とリンクマージンが保証されます。
- 総所有コストの低減:パッシブ設計により消費電力がなく、データセンターの冷却負荷を削減します。
- 耐久性と安全性:LSZHジャケットは火災時の有毒ガスを最小限に抑え、OFNRはライザー設置に適しています。
- 精密製造:工場で研磨されたAPCコネクタは、一貫した形状で再現性の高い低損失を保証します。
- 保証とサポート:NVIDIAとの直接的な互換性により、トラブルシューティングの複雑さが軽減されます。
- 光端面の汚染を防ぐため、設置直前までダストキャップを外さないでください。
- 最小曲げ半径30mmを超えないようにしてください。きつい曲げはマイクロベンディング損失や永久的なファイバー損傷を引き起こす可能性があります。
- ケーブルは非導電性でESDに影響されませんが、ESDに敏感なトランシーバーと接続するため、取り扱い中は標準的なESD予防措置に従ってください。
- MPO-12/APC（緑色シェル）とMPO-12/UPC（青色シェル）コネクタを絶対に混ぜないでください。研磨の不一致は正しく嵌合せず、アライメントピンを損傷する可能性があります。
- フェルールクリーニングには、イソプロピルアルコールと糸くずの出ないワイプまたは専用のMPOクリーナーのみを使用してください。
Hong Kong Starsurge Group Co., Limitedは、ネットワークハードウェア、ITサービス、システムインテグレーションソリューションを提供するテクノロジー主導のプロバイダーです。2008年に設立され、ネットワークスイッチ、NIC、ワイヤレスアクセスポイント、コントローラー、ケーブル、および関連ネットワーク機器を含む製品を世界中のお客様に提供しています。経験豊富な営業および技術チームに支えられ、Starsurgeは政府、ヘルスケア、製造、教育、金融、エンタープライズなどの業界をサポートしています。また、IoTソリューション、ネットワーク管理システム、カスタムソフトウェア開発、多言語サポート、グローバル配送も提供しています。顧客第一のアプローチにより、Starsurgeは効率的でスケーラブルで信頼性の高いネットワークインフラストラクチャの構築を支援する、信頼性の高い品質、迅速なサービス、およびカスタマイズされたソリューションに焦点を当てています。
公式NVIDIAパートナー:Starsurgeは、完全なサプライチェーンの透明性と迅速な配送で、本物のNVIDIAケーブル、トランシーバー、およびネットワークコンポーネントを提供します。
| NVIDIAトランシーバーモデル | フォームファクター | 速度 | ケーブル互換性 |
|---|---|---|---|
| MMA4Z00-NS | ツインポートOSFP | 800Gb/s (2x400G) | MFP7E10-Nxxx（デュアルMPO-12/APC） |
| MMA4Z00-NS400 | OSFP | 400Gb/s | MFP7E10-Nxxx |
| MMA1Z00-NS400 | QSFP112 | 400Gb/s | MFP7E10-Nxxx |
| NVIDIA Quantum-2 / Spectrum-4スイッチ | OSFP | NDR 400G/800G | MFP7E10-N015 / その他の長さ |
- コネクタタイプを確認：両端ともMPO-12/APC（メス）— 緑色シェル。
- リンク距離を確認：15mはOM3の到達距離（≦30m）内であり、より長いバリアントでOM4が使用される場合は50mの到達距離を完全にサポートします。
- トランシーバーがタイプBクロスオーバー極性と互換性があることを確認してください。NVIDIAオプティクスは直接接続にタイプBが必要です。
- パッチパネルを使用する場合は、それらもMPO/APCであり、極性マッピングを維持していることを確認してください。
- メンテナンスのために適切なMPOクリーナーとダストキャップを在庫してください。
- NVIDIA MMA4Z00-NS— スイッチ用ツインポートOSFP 800G DR8トランシーバー
- NVIDIA MMA1Z00-NS400— ConnectX-7アダプター用QSFP112 400G DR4トランシーバー
- NVIDIA MFP7E20シリーズ— 長距離用アクティブ光ケーブル（AOC）
- MPO-12/APC - MPO-12/APC バルクヘッドアダプター— 延長およびパネル取り付け用
- アプリケーションノート：NDR InfiniBand用光ケーブルとコネクタ（NVIDIAサポートから入手可能）
- IEC 61754-7：光ファイバー相互接続デバイス — MPOコネクタファミリー
- Telcordia GR-1435-CORE：マルチファイバー光コネクタの一般要件
