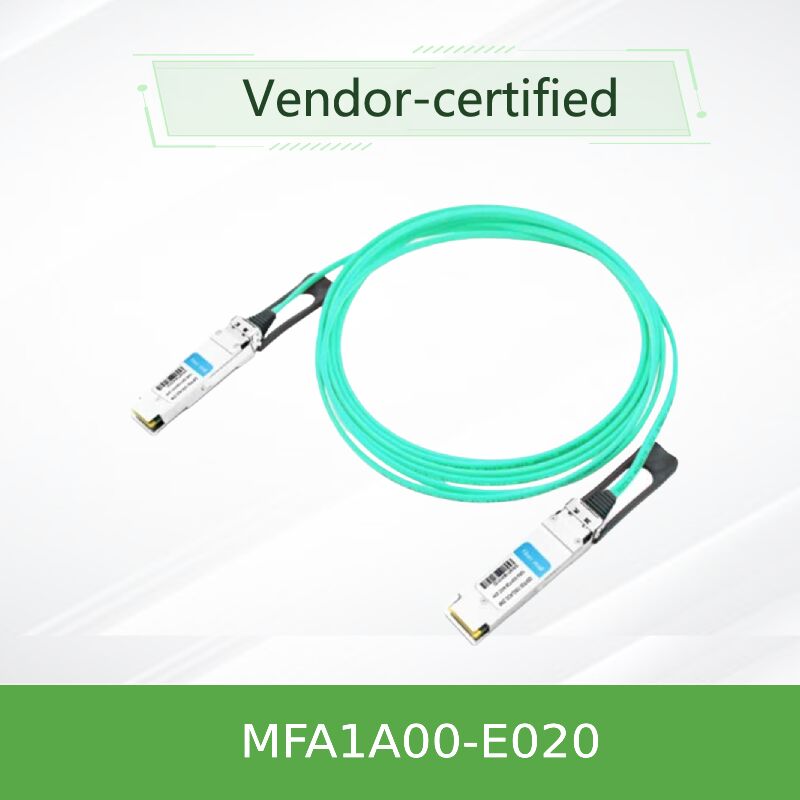

メラノックス MFA1A00-E020 100Gb/s QSFP28 アクティブ オプティカル ケーブル 20m MMF AOC for InfiniBand EDR & 100GbE

商品の詳細:

ブランド名: Mellanox
モデル番号: MFA1A00-E020
書類: MFA1A00-xxxx.pdf

お支払配送条件:

最小注文数量: 1個
価格: Negotiate
パッケージの詳細: 外箱
受渡し時間: 備蓄に基づいた
支払条件: T/T
供給の能力: プロジェクト/バッチによる供給
ベストプライス 連絡先

詳細情報
可用性: ストック 保証: 1年
状態: 新しい、オリジナル 長さ: 20m
供給電圧: -0.3〜3.6V データ入力電圧: -0.3〜3.465V
制御入力電圧: -0.3〜4.0V 損傷のしきい値: 3.4dbm

製品の説明

メラノックス MFA1A00-E020 100Gb/s QSFP28アクティブ光ケーブル

高性能100G EDR インフィニバンド/100GbEアクティブ光ケーブル 低電力 (2.2W) 100mまで届く QSFP28 VCSEL技術

製品概要

についてメラノックス MFA1A00-E020高性能データセンターおよびHPCクラスター向けに設計された100Gb/s QSFP28 多モードファイバー (MMF) アクティブ光ケーブル. MellanoxのLinkXシリーズの一部,この20メートルのAOCはInfiniBand EDR (Enhanced Data Rate) と100GbE環境の信頼性の高い接続を提供します.. 消極的なDACとは異なり,MFA1A00-E020は,より長い距離,より狭い曲がり半径,改善された空気流を可能にする.一方,端あたり典型的な2.2Wのみを消費する (リタイミングを含む).VCSEL配列と統合されたリタイミングで構築このケーブルはSFF-8665を完全にコンパイルし,簡素な展開のためにホットプラグ可能性をサポートする.

主要 な 特徴
✓最大100Gb/sのデータレート
4×25G NRZチャンネル
✓ 低電力消耗
2.2W tip. 端ごとに (再開)
✓ 選択可能な再設定
TX&RXのレーンあたり 25-26Gb/s
✓ プログラム可能な機能
Rx出力振幅,前強調; Tx 入力均衡器
✓ 広範囲に
最大100m (モデル20mが示されています)
✓ 頑丈で適合している
RoHS,SFF-8665,SFF-8636 I2C管理について
✓ ホットプラグイン
QSFP28 標準ポート
✓ BER < 1E-15
重要なデータに対する高い信頼性
テクノロジーとデザイン

MFA1A00-E020は,端末ごとに4つのマルチモードファイバストランドを持つVCSELベースのアクティブオプティクスを採用している.各レーンは最大26Gb/sで動作し,合計100Gb/sの帯域幅を達成する.ケーブルはプログラム可能な入力均衡器と出力前強調を統合,様々なホストシステムのための微調整を可能にします. 25Gの速度でジッターを削減し,信号の整合性を確保するために,レーンごとにリタイミングを有効にすることができます.ケーブルは,リタイミングなしで低速で後方互換性を維持している間. LSZH (Low Smoke Zero Halogen) ジャケットは,密集した展開における安全性を向上させる.すべてのアクティブコンポーネントは,標準3を超えて外部電源を必要としない密閉されたQSFP28コネクタ内に配置されている.3V電源この技術は,トップ・オブ・ラックからエンド・オブ・ラック接続に不可欠な距離と柔軟性において,受動的なDACを上回ります.

典型的な 部署
  • 高性能コンピューティング (HPC) クラスタ
  • 100GbE データセンターの骨組み構造
  • NVMe-oFまたは分散ファイルシステムを接続するストレージネットワーク
  • 低レイテンシー100G接続を必要とする政府,研究,教育ネットワーク
  • 5m以上のスイッチとサーバーの接続 (ラック間 20m)
  • 高帯域幅ワークフローのメディア&エンターテインメントのポストプロダクション
互換性

MFA1A00-E020は,SFF-8665 に準拠する標準的なQSFP28ポートと互換性があります. Mellanox (NVIDIA) のInfiniBandスイッチおよびアダプター (EDR世代) でネイティブにサポートされています.適切なAOCファームウェアを搭載した多くの第三者の100GbEスイッチ典型的な互換性のあるプラットフォームには,以下が含まれます.

  • NVIDIA Mellanox QuantumTM / SB7800シリーズスイッチ
  • NVIDIA Mellanox ConnectX®-4/5/6 インフィニバンドアダプタ
  • 業界標準100G QSFP28スイッチ (Arista,Cisco,Juniper) 設定を確認
  • QSFP28ネットワークインターフェースカード (100GbE) を搭載したサーバー
注:最適な性能のために,レーンあたり25Gで再設定を有効にしてください.AOCサポートマトリックスについてはスイッチベンダーに相談してください.
テクニカル仕様
パラメータ ミニ 典型的な マックス ユニット
供給電圧 (Vcc) 3.135 3.3 3.465 V
パワー分散 (各端,再調節なし) ほら 1.5 1.8 W
電力消耗 (すべてのレーンで再調整) ほら 2.2 2.5 W
操作ケース温度 0 ほら 70 °C
相対的な操作湿度 5 ほら 85 %
レーン別データレート ほら 25.78 26 Gbit/s
総データ率 ほら 100 104 Gbit/s
BER < 1E-15 ほら
長さ (このモデル) 20メートル (MFA1A00-E020) m
繊維の種類 マルチモードファイバー (MMF)
コネクタタイプ QSFP28 (SFF-8665に対応する)
ジャケット素材 LSZH (低煙ゼロハロゲン)
供給騒音容量 66mVpp (10Hz~10MHz)

注:端ごとに電源消耗値.絶対最大指定値:Vcc -0.3〜3.6V;データ入力電圧 -0.3〜3.465V.

選択ガイド MFA1A00シリーズ (100Gb/s QSFP28 AOC)
部分番号 記述 長さ
MFA1A00-E001 メラノックスアクティブファイバーケーブル,IBEDR,100Gb/s,QSFP,LSZH 1m
MFA1A00-E01A メラノックスアクティブファイバーケーブル,IBEDR,QSFP 1.5m
MFA1A00-E002 メラノックスアクティブファイバーケーブル 2m
MFA1A00-E003 ほら 3m
MFA1A00-E004 ほら 4m
MFA1A00-E005 ほら 5m
MFA1A00-E010 ほら 10m
MFA1A00-E015 ほら 15m
MFA1A00-E020 選択されたモデル 20m AOC 20m
MFA1A00-E030 ほら 30m
MFA1A00-E050 ほら 50m
MFA1A00-E100 ほら 100m
パッシブ DAC や他のケーブルに対する利点
  • 長い距離:100Gで受動DACの5〜7mまで
  • より良いケーブル管理:より薄く,軽く,柔軟で,曲線がより狭い.
  • 改善された空気流:高密度のスイッチでは阻害が減ります
  • 活性銅より低性能:端度にたったの2.2W (再利用) 効率的なエネルギー
  • 統合された信号調節:プログラム可能なEQと リンクの安定性へのプレエンファシス
  • EMI 免除:繊維は電気的干渉を排除する.
サービス&サポート 香港スターズルージュ

認可されたパートナーであり,技術主導のプロバイダーとして,スターズルージは,メラノックスアクティブ光ケーブルのための完全な販売前および販売後のサポートを提供しています.当社のサービスには以下が含まれます:

  • 競争力のある配達時間
  • 技術検証:互換性検査,設定支援
  • オーダーメイドの長さに関する問い合わせ (MOQによる)
  • 1年間の限られたハードウェア保証 (製造者の保証)
  • RMA サポートとトラブルシューティング
  • 多言語販売技術チーム
よく 聞かれる 質問
Q: MFA1A00-E020は標準100GbEスイッチと互換性がありますか?
A: はい, 100GbE (4x25G NRZ) をサポートする QSFP28 ポートで動作します. ただし,スイッチが再設定の AOC をサポートしていることを確認してください.インフィニバンドEDR向けにネイティブに設計されているが,多くのイーサネットスイッチと互換性がある..
Q: MFA1A00-E020 と DAC ケーブルの違いは何ですか?
A:AOCは,インテグレートトランシーバー付きの光ファイバーを使用し,より長い距離 (20m vs ~ 5m for passive DAC) とより高い柔軟性を実現し,電力消費量は低く (2,2W) になります.
Q: このケーブルには外部の電源か ドライバの設置が必要ですか?
A: いいえ QSFP28ポートから 3.3Vを抽出し 熱でプラグインできます 別々のドライバは必要ありません
Q:これを40Gか25Gのアプリケーションで 使えるでしょうか?
A: はい,リタイミングなしで低速度に対応していますが,最適な性能は100G/EDRです.
Q: どんな保証が提供されていますか?
A: メラノックスは,修理や交換をカバーする1年間の限定ハードウェア保証を提供しています.
予防策と取り扱い
  • 最大電源電圧 (3.6V) を超えてはならない.
  • 繊維の最小の曲線半径 (通常は30mm動的) 以下の緊密な曲線を避ける.
  • コンネクタを注意深く操作し,設置までダストキャップを保持してください.
  • 指定された性能のために,ケース温度0~70°Cで動作する.
  • QSFP28コネクタを操作する際に適切なESD保護を確保する.
香港スターズルージーグループ株式会社について
メラノックス MFA1A00-E020 100Gb/s QSFP28 アクティブ オプティカル ケーブル 20m MMF AOC for InfiniBand EDR & 100GbE 0

2008年に設立されました香港スターズルージーグループ株式会社ネットワークハードウェア,ITサービス,およびシステム統合ソリューションの技術主導のプロバイダーです.世界中の政府,医療,製造業,教育,金融,企業部門にサービスを提供しています.,スイッチ,NIC,ワイヤレスアクセスポイント,アクティブ光学ケーブルを含む信頼性の高いネットワーク機器を Starsurgeが提供しています.グローバル配達能力信頼されるパートナーとして メラノックスのような ブランドをリードしますスターズージは技術的な専門知識とサプライチェーン卓越性を組み合わせます.

主要 な 事実
  • ■ 100Gb/s (4x25G NRZ)
  • ▪ 長さ 20 メートル (1-100 メートル の バリエーション も あり)
  • ▪ 電力: 2.2W タイプ (再調節)
  • ▪ VCSEL + MMF テクノロジー
  • ▪ LSZH ジャケット,RoHS
  • ■ インフィニバンド EDR / 100GbE 準備済み
互換性マトリックス
  • ▪ NVIDIA メラノックス 量子 スイッチ
  • ▪ ConnectX-4/5/6 アダプター
  • ■ 100G QSFP28 スイッチ (Arista 7060/7280, シスコ ネクサス 9300,ジュニッパー QFX)
  • ▪ QSFP28 標準 を 採用 し て 提供 さ れ た サーバー
  • ▪ 40G 専用 ポート に 対応 し ない
購入者チェックリスト
  • ✓ポートタイプを確認する: QSFP28 (QSFP+ではない)
  • ✓ 必要な長さと経路距離
  • ✓ 動作温度範囲 (0~70°C)
  • ✓ AOC / リタイミングのスイッチサポート
  • ✓ 保証とRMAのポリシー
  • ✓ 配送期間と卸売価格
