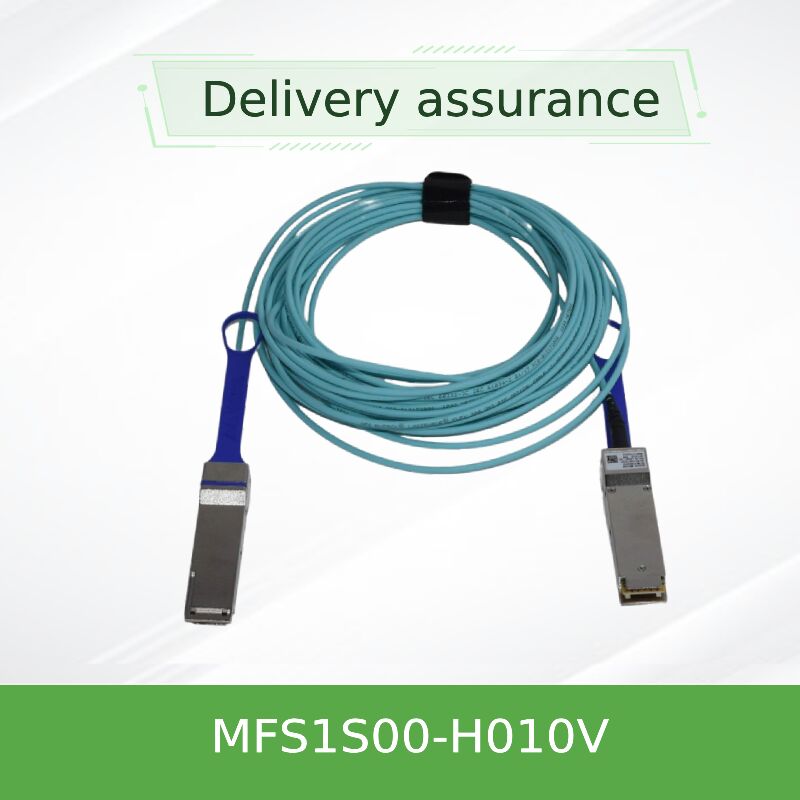

NVIDIA メラノックス MFS1S00-H010V 200Gb/s QSFP56 アクティブ オプティカル ケーブル 10m MMF AOC for InfiniBand HDR & 200GbE
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MFS1S00-H010V |
| 書類: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 可用性: | ストック | 保証: | 1年 |
|---|---|---|---|
| 状態: | 新しい、オリジナル | テクノロジー: | インフィニバンド |
| タイプ: | Mellanox AOCケーブル | ケーブル長: | 10メートル |
| モデル: | MFS1S00-H010V | 名前: | 200Gb/s IB HDR QSFP56 10m Mellanox AOCケーブルまでのMFS1S00-H010V Mellanoxの活動的な光ケーブル |
| キーワード: | メラノックスケーブル | ||
製品の説明
NVIDIA メラノックス MFS1S00-H010V 200Gb/s QSFP56アクティブ光学ケーブル 10m
高密度200G インフィニバンド HDR / 200GbEアクティブ光ケーブル PAM4モジュレーション 5.0Wの電源 (タイプ) VCSEL技術 LSZHジャケット
製品概要
についてNVIDIA メラノックス MFS1S00-H010V高性能200Gb/sのQSFP56マルチモードファイバー (MMF) アクティブ光ケーブル次の世代のデータセンターと高性能コンピューティングクラスターに 10mの信頼性の高い接続を提供このAOCは,InfiniBand HDR (High Data Rate) と200 Gigabit Ethernet環境のために設計され,レーンあたり50Gb/s PAM4 モジュレーション (4x50G) を利用して合計200Gb/sの帯域幅を達成します.消極的なDACと比較して, MFS1S00-H010Vは,優れた信号完整性,より緊密な曲がり半径,減重,改善された空気流を可能にしますが,端あたり典型的な5.0Wしか消費しません.VCSEL配列と統合されたリタイミング回路で構築1E-15よりも優れたビットエラー率と予測可能な低レイテンシーを提供します.SFF-8665 (QSFP56) とSFF-8636管理インターフェースに完全に適合し,ケーブルはホットプラグ可能でRoHS対応です.
主要 な 特徴
200Gb/sまでのデータ速度
4×50Gb/s PAM4 モジュレーション
4×50Gb/s PAM4 モジュレーション
低電力消耗
5.0W tip. 端ごとに (再開)
5.0W tip. 端ごとに (再開)
レーンごとに選択可能な再計時
TX&RXでは 50Gb/sまでの速度
TX&RXでは 50Gb/sまでの速度
プログラム可能な信号調節
Rx出力振幅,前強調; Tx 入力均衡器
Rx出力振幅,前強調; Tx 入力均衡器
10m 長さ
クロスラックと列間のリンクに最適
クロスラックと列間のリンクに最適
頑丈で適合している
RoHS,SFF-8665 QSFP56,SFF-8636 I2C管理について
RoHS,SFF-8665 QSFP56,SFF-8636 I2C管理について
ホットプラグ可能なQSFP56
標準ポート,単一の3.3V電源
標準ポート,単一の3.3V電源
デジタル診断モニタリング (DDM)
リアルタイムの光電源,温度,電圧モニタリング
リアルタイムの光電源,温度,電圧モニタリング
テクノロジーとデザイン
MFS1S00-H010Vは,各端に4つのマルチモードファイバストランドを搭載したVCSELベースのアクティブオプティクスを採用し,各レーンは50Gb/s PAM4 (53.125 GBd) で動作し,200Gb/sの総帯域幅を達成する.ケーブルはプログラム可能な入力均衡器と出力前強調を統合,リンクマージンを最大化するために,さまざまなホストシステムのための微調整を可能にします.リタイムはレーンごとに選択的に有効にすることができます.低速で後方互換性を維持しながら,高速なデータレートでジッターを減らす (e.g., 100Gb/s NRZ) のリタイミングが無効になっている場合.LSZH (Low Smoke Zero Halogen) ジャケットは密度の高い配備において火災安全性を向上させる.すべてのアクティブ電子機器は,QSFP56コネクタハウジングの内部で密閉されているケーブルは,SFF-8636レジスタを通じてレート選択をサポートし,25.78125 GBd NRZ (EDR) または 26.56250 GBd PAM4 (HDR) 操作.
典型的な 部署
- InfiniBand HDRファブリックを使用する高性能コンピューティング (HPC) クラスター (10mクロスラックリンク)
- 200GbEデータセンターのリーフ・スピン・アーキテクチャで,トップ・オブ・ラック・スイッチをミッド・オブ・ラック・スイッチに接続する
- 高帯域幅と低レイテンシーを必要とするInfiniBand上でNVMe-oFを搭載したストレージネットワーク
- AI/MLトレーニングクラスタは,隣接ラックにNVIDIA Quantum-2 スイッチを活用
- 5m以上,最大10mまでのスイッチ・サーバー接続
- 高密度で電力効率の良いケーブルを要するハイパースケールデータセンターの展開
互換性
MFS1S00-H010Vは,SFF-8665 に準拠する標準QSFP56ポートと互換性がある.NVIDIA Mellanox InfiniBand HDR および 200GbE スイッチプラットフォームでネイティブサポートされている.また多くの第三者の200GbEスイッチも確認された互換性プラットフォームには:
- NVIDIA Mellanox Quantum-2 (QSFP56) インフィニバンドスイッチ
- NVIDIA Mellanox ConnectX-6 HDR / ConnectX-7 インフィニバンドアダプタ
- NVIDIA メラノックス SN3700,SN4600シリーズ 200GbE スイッチ
- 業界標準の200G QSFP56 スイッチ (互換性は異なります.AOCサポートを確認してください)
注:最適なパフォーマンスのために,レーンあたり50G PAM4で再設定を有効にしてください.注文する前に特定のスイッチモデルのAOCサポートを確認してください.Rate Select レジスタは,HDR 動作のために適切に設定する必要があります..
テクニカル仕様
| パラメータ | ミニ | 典型的な | マックス | ユニット |
|---|---|---|---|---|
| 供給電圧 (Vcc) | 3.135 | 3.3 | 3.465 | V |
| パワー分散 (各端,すべてのレーンで再調整) | ほら | 5.0 | 5.0 | W |
| 操作ケース温度 | 0 | ほら | 701 | °C |
| 貯蔵温度 | -40歳 | ほら | 85 | °C |
| 相対的な操作湿度 | 5 | ほら | 85 | % |
| シグナル発信率 (PAM4) | -100ppm | 53.125 | +100ppm | GBd |
| シグナリングレート (NRZ,レート選択) | -100ppm | 25.78125 | +100ppm | GBd |
| 総データ率 | ほら | 200 | 212.5 | Gbit/s |
| ビットエラー率 (BER) | < 1E-15 | ほら | ||
| 長さ (このモデル) | 10メートル (MFS1S00-H010V) | m | ||
| 繊維の種類 | 多モードファイバー (MMF) 50/125μm | ほら | ||
| コネクタタイプ | QSFP56 (SFF-8665に対応する) | ほら | ||
| ジャケット素材 | LSZH (低煙ゼロハロゲン) | ほら | ||
| 最小曲がり半径 (ダイナミック) | 30mm | mm | ||
| 供給騒音容量 (10Hz~10MHz) | 66 | mVpp | ||
1DDMによる内部温度読み取りは75°Cまで許容される.絶対最大評価:Vcc -0.3〜3.6V;データ入力電圧 -0.3〜3.465V;損傷限界 3.4 dBm.
選択ガイド MFS1S00-HxxxVシリーズ (200Gb/s QSFP56 MMF AOC)
| 部分番号 | 記述 | 長さ |
|---|---|---|
| MFS1S00-H001V | NVIDIA Mellanoxアクティブ光ケーブル,IB HDR,最大200Gb/s,QSFP56,LSZH | 1m |
| MFS1S00-H002V | ほら | 2m |
| MFS1S00-H003V | ほら | 3m |
| MFS1S00-H005V | ほら | 5m |
| MFS1S00-H010V | 選択されたモデル 10m AOC | 10m |
| MFS1S00-H015V | ほら | 15m |
| MFS1S00-H020V | ほら | 20m |
| MFS1S00-H030V | ほら | 30m |
| MFS1S00-H050V | ほら | 50m |
| MFS1S00-H100V | ほら | 100m |
注:長さ < 5m の場合の長さ許容量: +300mm / -0mm; 5m ≤長さ < 50m の場合: +500mm / -0mm.
パッシブDACと代替ケーブルに対する利点
- 200Gで拡張範囲:パッシブDACは200Gで通常3-5mに制限されている.AOCは10m以上で堅牢なパフォーマンスを提供している.
- 高級ケーブル管理:銅型DACよりも薄く軽く柔軟で,曲がり幅が狭い (30mmmin) をサポートする.
- 改善された空気流:高密度スイッチ・シャシやケーブル管理システムにおける阻害を減らす.
- エネルギー効率を最適化5200Gで端あたり0.0Wはアクティブ光学にとって非常に競争力があります
- 統合された信号調節:プログラム可能なEQとプレ強調は 主機PCBの変異とコネクターの損失を克服します
- EMI 免除:繊維媒体は電気干渉を排除します 敏感なRF環境に最適です
- デジタル診断監視 (DDM):光電源,温度,電圧のリアルタイムモニタリング
サービス&サポート 香港スターズルージュ
ネットワークハードウェアの信頼できる技術主導のプロバイダーとして,香港スターズルージーグループは,NVIDIA Mellanoxアクティブ光学ケーブルの包括的なサポートを提供しています.当社のサービスには以下が含まれます:
- 競争力のある配達期間で世界規模で配達 (要求に応じて在庫可用)
- 販売前の技術検証: スイッチ/サーバーモデルとの互換性チェック
- 特別プロジェクトのためのカスタム長さの問い合わせ (MOQに係る)
- 1 年間の限られたハードウェア保証 (修理または交換の製造者の保証)
- RMA サポートとトラブルシューティングの支援
- 多言語販売エンジニアリングチーム (英語,中国語,その他)
よく 聞かれる 質問
Q: MFS1S00-H010Vと前世代の100G AOCの違いは何ですか?
A: MFS1S00-H010Vは4x50G PAM4 モジュレーションを使用して200Gb/sをサポートし,100G AOCは4x25G NRZを使用します.次の世代 HPC と AI クラスタの帯域幅を倍にする.
Q: このケーブルは 100Gb/s (EDR) ポートと後方互換性がありますか?
A: はい,レート選択レジスタを適切に設定し (NRZモード 25.78125 GBd) 必要に応じてリタイミングを無効にする.しかし,最適な使用は200G HDRです.混合速度環境のホスト互換性を確認してください..
Q: 10mで平均的な電力の消費量は?
A:電力の消費量は長さに関係なく,各端は,ケーブルが1mか100mであるかどうかにかかわらず,再設定が有効である場合,典型的には5.0Wを消費します.
Q:ケーブルはデジタル診断監視 (DDM) をサポートしていますか?
A: はい,DDMは,警告/アラームの限界値で,レーンごとにRx/Tx光電源,バイアス電流,供給電圧,ケース温度をリアルタイムでモニタリングします.
Q: どんな保証が提供されていますか?
A: NVIDIA Mellanox は,製造欠陥による部品の修理または交換をカバーする1年間の限られたハードウェア保証を提供します.
Q: このケーブルは メラノックス以外のスイッチで使えますか?
A: 200GbEとAOCをリタイミングでサポートする第三者のQSFP56スイッチで動作する可能性があります.しかし,互換性は保証されません.スイッチの販売業者と確認し,大規模展開前にテストすることをお勧めします.
予防策と取り扱い
- 絶対最大電源電圧 (3.6V) を超えないようにし,内部光学に永久的な損傷を防ぐ.
- 繊維の損傷を防ぐために,動的曲がり半径30mm以上の曲がり方を避ける.
- 接続器にダストキャップを設置するまで保管する.汚染により信号が劣化し BERが増加する可能性があります.
- 指定された信頼性のために,ケース温度範囲0〜70°C内で動作する.
- QSFP56コネクタを操作する際には標準的なESD予防措置 (接地された腕帯,ESDマット) を用いる.
- ケーブルをコネクタに引っ張ったり,緊張させたりしないでください. 引っ張るタブを使って切断してください.
- このケーブルは,IEC 60825-1 に基づいて,クラス1レーザー製品に分類されています.レーザーアパレルに直接曝露することを避けます.
香港スターズルージーグループ株式会社について
主要 な 事実
- 200Gb/s (4x50G PAM4)
- 10m 長さ
- 電力:5.0Wタイプ (端ごとに再調節)
- VCSEL + MMF テクノロジー
- LSZHジャケット RoHS
- インフィニバンド HDR / 200GbE 準備済み
- ホットプラグ可能なQSFP56
- DDM サポート
互換性マトリックス
- NVIDIA 量子-2 インフィニバンド スイッチ
- ConnectX-6 HDR / ConnectX-7 アダプタ
- SN3700,SN4600 200GbE スイッチ
- 第三者の200G QSFP56スイッチ (限定)
- アダプターなしのQSFP28 (100G) ポートと互換性がない
購入者チェックリスト
- QSFP56ポートタイプ (QSFP28ではない) を確認する.
- 必要な距離は10mか?
- 作業環境の温度 (0~70°C)
- 200G PAM4 で AOC / リタイミングのスイッチサポート
- 保証とRMAの条件
- 実施時間と量価格設定
