NVIDIA Mellanox MFS1S00-H020V 200Gb/s QSFP56 アクティブ光ケーブル – InfiniBand HDR & 200GbE 用 20m MMF AOC
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MFS1S00-H020V |
| 書類: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 可用性: | ストック | 保証: | 1年 |
|---|---|---|---|
| 状態: | 新しい、オリジナル | テクノロジー: | インフィニバンド |
| データレート: | 最大200GB/s | コネクタの種類: | QSFP56 |
| IBTA: | IB HDR | 変調: | 4x 50Gb/s PAM4 |
| スピード: | 最大200GB/s | 長さ: | 20m |
| 製品: | MFS1S00-H020V | ||
製品の説明

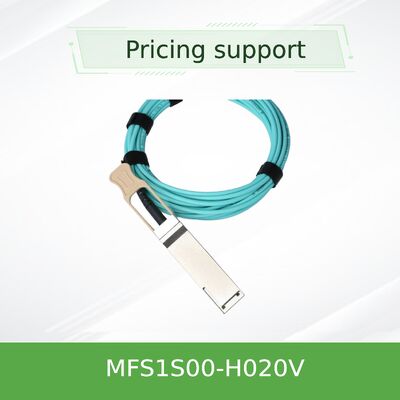

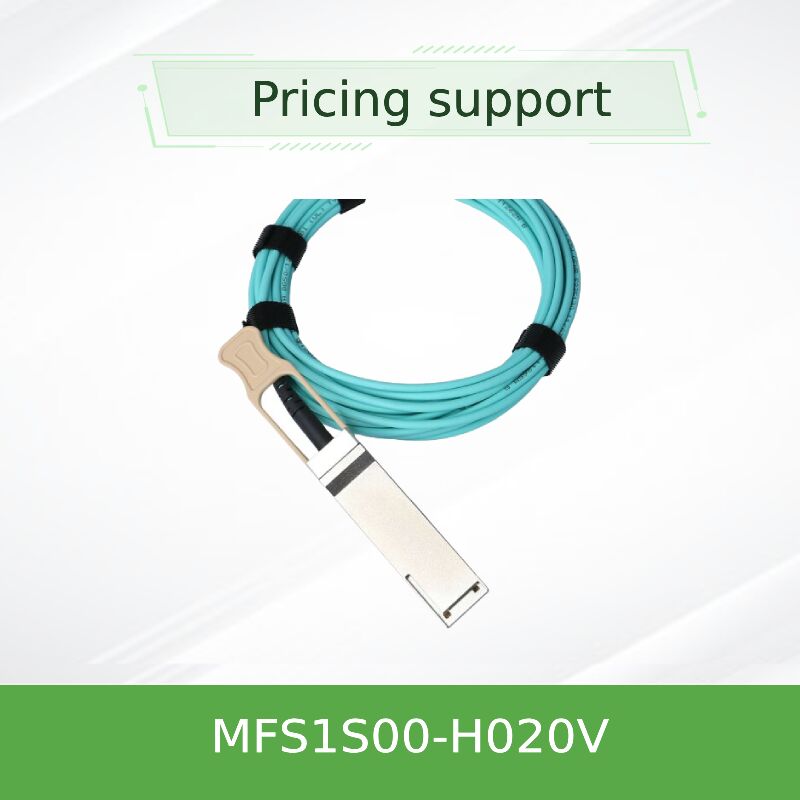

NVIDIA メラノックス MFS1S00-H020V 200Gb/s QSFP56 アクティブ オプティカルケーブル 20m
高密度200Gインフィニバンド HDR / 200GbEアクティブ光ケーブル PAM4モジュレーション 5.0Wの電源 (タイプ) VCSEL技術 LSZHジャケット 20m延長
についてNVIDIA メラノックス MFS1S00-H020V高性能200Gb/sのQSFP56マルチモードファイバー (MMF) アクティブ光ケーブル次の世代のデータセンターと高性能コンピューティングクラスターに 20mの信頼性の高い接続を提供このAOCは,InfiniBand HDR (High Data Rate) と200 Gigabit Ethernet環境のために設計され,レーンあたり50Gb/s PAM4 モジュレーション (4x50G) を利用して合計200Gb/sの帯域幅を達成します.消極的なDACと比較してMFS1S00-H020Vは,通常200Gで3〜5メートルに制限されている,長距離で優れた信号完整性,より狭い曲線半径,減重,改善された空気流を可能にします.5個しか摂取していないのに.0W,端末ごとに典型的 (リタイミングが有効).VCSEL配列と統合リタイミング回路で構築され,1E-15よりも優れたビットエラー率と予測可能な低レイテンシーを提供します.SFF-8665 (QSFP56) とSFF-8636の管理インターフェースに完全に適合する,ケーブルは熱でプラグ可能で RoHS に準拠しています.
4×50Gb/s PAM4 モジュレーション
5.0W tip. 端ごとに (再開)
TX&RXでは 50Gb/sまでの速度
Rx出力振幅,前強調; Tx 入力均衡器
クロスラックと列間のリンクに最適
RoHS,SFF-8665 QSFP56,SFF-8636 I2C管理について
標準ポート,単一の3.3V電源
リアルタイムの光電源,温度,電圧モニタリング
MFS1S00-H020Vは,端に4つのマルチモードファイバースレッドを搭載したVCSELベースのアクティブオプティクスを採用し,各レーンは50Gb/s PAM4 (53.125 GBd) で動作し,合計200Gb/sの帯域幅を達成する.ケーブルはプログラム可能な入力均衡器と出力前強調を統合レーンごとに選択的に再調整が可能である.低速で後方互換性を維持しながら,高速なデータレートでジッターを減らす (e.g., 100Gb/s NRZ) のリタイミングが無効になっている場合.LSZH (Low Smoke Zero Halogen) ジャケットは密度の高い配備において火災安全性を向上させる.すべてのアクティブ電子機器は,QSFP56コネクタハウジングの内部で密閉されているケーブルは,SFF-8636レジスタを通じてレート選択をサポートし,25.78125 GBd NRZ (EDR) または 26.56250 GBd PAM4 (HDR) 操作.
- InfiniBand HDRファブリックを使用する高性能コンピューティング (HPC) クラスター (20mクロスラックリンク)
- 200GbEデータセンターのリーフ・スピン・アーキテクチャで,トップ・オブ・ラック・スイッチをミッド・オブ・ラック・スイッチに接続する
- 高帯域幅と低レイテンシーを必要とするNVMe-oFをInfiniBand上で搭載したストレージネットワーク
- AI/MLトレーニングクラスタは,隣接ラックにNVIDIA Quantum-2 スイッチを活用
- 10m以上,最大20mまでのスイッチ・サーバー接続
- 高密度で電力効率の良いケーブルを適度に遠隔に必要とするハイパースケールデータセンターの展開
MFS1S00-H020Vは,SFF-8665 に準拠する標準QSFP56ポートと互換性があります. NVIDIA Mellanox InfiniBand HDR および 200GbE スイッチプラットフォームでネイティブにサポートされています.また多くの第三者の200GbEスイッチも確認された互換性プラットフォームには:
- NVIDIA Mellanox Quantum-2 (QSFP56) インフィニバンドスイッチ
- NVIDIA Mellanox ConnectX-6 HDR / ConnectX-7 インフィニバンドアダプタ
- NVIDIA メラノックス SN3700,SN4600シリーズ 200GbE スイッチ
- 業界標準の200G QSFP56 スイッチ (互換性は異なります.AOCサポートを確認してください)
| パラメータ | ミニ | 典型的な | マックス | ユニット |
|---|---|---|---|---|
| 供給電圧 (Vcc) | 3.135 | 3.3 | 3.465 | V |
| パワー分散 (各端,すべてのレーンで再調整) | ほら | 5.0 | 5.0 | W |
| 操作ケース温度 | 0 | ほら | 701 | °C |
| 貯蔵温度 | -40歳 | ほら | 85 | °C |
| 相対的な操作湿度 | 5 | ほら | 85 | % |
| シグナル発信率 (PAM4) | -100ppm | 53.125 | +100ppm | GBd |
| シグナリングレート (NRZ,レート選択) | -100ppm | 25.78125 | +100ppm | GBd |
| 総データ率 | ほら | 200 | 212.5 | Gbit/s |
| ビットエラー率 (BER) | < 1E-15 | ほら | ||
| 長さ (このモデル) | 20メートル (MFS1S00-H020V) | m | ||
| 繊維の種類 | 多モードファイバー (MMF) 50/125μm | ほら | ||
| コネクタタイプ | QSFP56 (SFF-8665に対応する) | ほら | ||
| ジャケット素材 | LSZH (低煙ゼロハロゲン) | ほら | ||
| 最小曲がり半径 (ダイナミック) | 30mm | mm | ||
| 供給騒音容量 (10Hz~10MHz) | 66 | mVpp | ||
1DDMによる内部温度読み取りは75°Cまで許容される.絶対最大評価:Vcc -0.3〜3.6V;データ入力電圧 -0.3〜3.465V;損傷限界 3.4 dBm.
| 部分番号 | 記述 | 長さ |
|---|---|---|
| MFS1S00-H001V | NVIDIA Mellanoxアクティブ光ケーブル,IB HDR,最大200Gb/s,QSFP56,LSZH | 1m |
| MFS1S00-H002V | ほら | 2m |
| MFS1S00-H003V | ほら | 3m |
| MFS1S00-H005V | ほら | 5m |
| MFS1S00-H010V | ほら | 10m |
| MFS1S00-H015V | ほら | 15m |
| MFS1S00-H020V | 選択されたモデル 20m AOC | 20m |
| MFS1S00-H030V | ほら | 30m |
| MFS1S00-H050V | ほら | 50m |
| MFS1S00-H100V | ほら | 100m |
注:長さ < 5m の場合の長さ許容量: +300mm / -0mm; 5m ≤長さ < 50m の場合: +500mm / -0mm.
- 200Gで拡張範囲:パッシブDACは200Gで通常3-5mに限定され,AOCは20m以上で堅牢な性能を提供します.
- 高級ケーブル管理:銅型DACよりも薄く軽く柔軟で,曲がり幅が狭い (30mmmin) をサポートする.
- 改善された空気流:高密度スイッチ・シャシやケーブル管理システムにおける阻害を減らす.
- エネルギー効率を最適化5200Gで端あたり0.0Wは20m以上のアクティブ光学に非常に競争力があります.
- 統合された信号調節:プログラム可能なEQとプレ強調は 主機PCBの変異とコネクターの損失を克服します
- EMI 免除:繊維媒体は電気干渉を排除します 敏感なRF環境に最適です
- デジタル診断監視 (DDM):光電源,温度,電圧のリアルタイムモニタリング
ネットワークハードウェアの信頼できる技術主導のプロバイダーとして,香港スターズルージーグループは,NVIDIA Mellanoxアクティブ光学ケーブルの包括的なサポートを提供しています.当社のサービスには以下が含まれます:
- 競争力のある配達期間で世界規模で配達 (要求に応じて在庫可用)
- 販売前の技術検証: スイッチ/サーバーモデルとの互換性チェック
- 特別プロジェクトのためのカスタム長さの問い合わせ (MOQに係る)
- 1 年間の限られたハードウェア保証 (修理または交換の製造者の保証)
- RMA サポートとトラブルシューティングの支援
- 多言語販売エンジニアリングチーム (英語,中国語,その他)
- 絶対最大電源電圧 (3.6V) を超えないようにし,内部光学に永久的な損傷を防ぐ.
- 繊維の損傷を防ぐために,動的曲がり半径30mm以上の曲がり方を避ける.
- 接続器にダストキャップを設置するまで保管する.汚染により信号が劣化し BERが増加する可能性があります.
- 指定された信頼性のために,ケース温度範囲0〜70°C内で動作する.
- QSFP56コネクタを操作する際には標準的なESD予防措置 (接地された腕帯,ESDマット) を用いる.
- ケーブルをコネクタに引っ張ったり,緊張させたりしないでください. 引っ張るタブを使って切断してください.
- このケーブルは,IEC 60825-1 に基づいて,クラス1レーザー製品に分類されています.レーザーアパレルに直接曝露することを避けます.
2008年に設立されました香港スターズルージーグループ株式会社ネットワークハードウェア,ITサービス,およびシステム統合ソリューションの技術主導のプロバイダです.世界中の顧客にサービスを提供し, Starsurgeは政府,医療,製造業ネットワークスイッチ,NIC,ワイヤレスアクセスポイント,コントローラー,ケーブル,および主要ブランドのアクティブ光ケーブルを供給しています.顧客を第一に考える信頼性の高い品質,対応性の高いサービス,多言語サポート,グローバル配信能力に焦点を当てています. NVIDIA Mellanoxネットワークソリューションの信頼できるパートナーとして,顧客が効率的な拡張可能で信頼性の高いネットワークインフラです
主要 な 事実
- ■200Gb/s (4x50G PAM4)
- ▪ 長さ 20 メートル
- ▪ パワー: 5.0W タイプ (端ごとに再調節)
- ▪ VCSEL + MMF テクノロジー
- ▪ LSZH ジャケット,RoHS
- ■ InfiniBand HDR / 200GbE 準備済み
- ▪ 熱く 接続 できる QSFP56
- ▪ DDM の サポート
互換性マトリックス
- ▪ NVIDIA 量子-2 インフィニバンド スイッチ
- ■ ConnectX-6 HDR / ConnectX-7 アダプター
- ■ SN3700,SN4600 200GbE スイッチ
- ▪ 第三者製の200G QSFP56 スイッチ (限定)
- ▪ アダプター が ない QSFP28 (100G) ポート と 互換 し ませ ん
購入者チェックリスト
- ▪ QSFP56 ポート タイプ (QSFP28 ではない) を確認
- ▪ 必要な 距離: 20 メートル 以上 です か.
- ▪ 作業環境 の 温度 (0-70°C)
- ■ 200G PAM4 でAOC / リタイミングのスイッチサポート
- ▪ 保証 と RMA の 条件
- ▪ 生産 期間 と 量 の 価格
