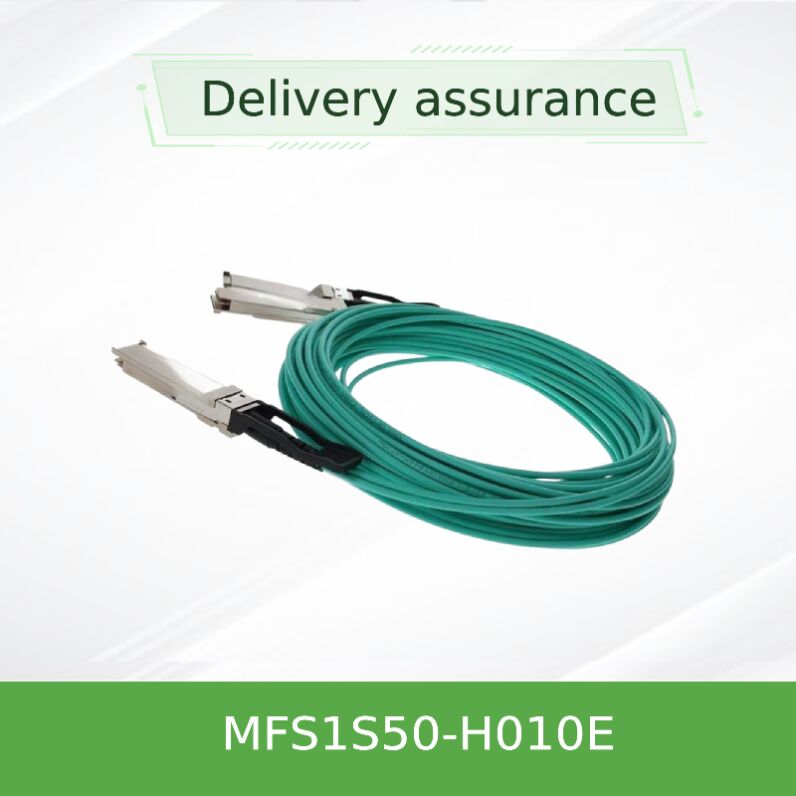

NVIDIA MFS1S50-H010E 200Gから2x100G QSFP56 AOC 低遅延スプリッターケーブル
商品の詳細:
| ブランド名: | Mellanox |
| モデル番号: | MFS1S50-H010E |
| 書類: | MFS1S50-H0xxV.pdf |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 外箱 |
| 受渡し時間: | 備蓄に基づいた |
| 支払条件: | T/T |
| 供給の能力: | プロジェクト/バッチによる供給 |
|
詳細情報 |
|||
| 可用性: | ストック | 保証: | 1年 |
|---|---|---|---|
| 状態: | 新しい、オリジナル | テクノロジー: | インフィニバンド |
| データレート: | 最大200GB/s | コネクタの種類: | QSFP56 |
| 直径: | 3 +/- 0.2mm | 最小曲線放射: | 30mm |
| ニアエンドの出力の目の高さ: | 70mvpp | ニアエンドESMW: | 0.265UI |
製品の説明
NVIDIA® MFS1S50-H010Eは,現代データセンターで200Gb/sから2x100Gb/sの接続を可能にする高性能アクティブ・オプティカル・スプリッターケーブル (AOC) である.コストに敏感で要求の高い環境のために設計されています,このQSFP56 VCSELベースのAOCは,200Gb/sのスイッチポートと2つの100Gb/sのサーバーまたはコンピューティングノードとの間をシームレスなインターフェースを提供します.SFF-8665とSFF-8679規格に準拠しています.MFS1S50シリーズは強力な信号の完整性を提供します低レイテンシー,優れた電力効率. 10メートル長 (H010E) は,高帯域幅を維持しながらケーブルを簡素化し,サーバーへのトップ・オブ・ラック (ToR) 接続に理想的です.
各スプリッターケーブルは,リアルタイム製品モニタリングとステータスレポートのためにQSFP56の両端にEEPROMを統合し,NVIDIA InfiniBandとイーサネットスイッチと完全に互換性があります.厳格な生産テストと NVIDIAのユニークな品質デザインこのAOCは,エンタープライズ,HPC,AIクラスターの展開において,プラグアンドプレイの信頼性と延長ライフサイクルを保証します.
200Gb/sのスイッチポートが100Gb/sのエンドポイント2つにサービスを提供し,ポート密度を向上させインフラストラクチャコストを削減します.
VCSELベースの多モードファイバーアーキテクチャは,遅延感のあるHPCおよびAIワークロードに超低レイテンシーを提供します.
リアルタイムモニタリング: Tx/Rx オプティカルパワー,バイアス電流,電源電圧,ケース温度,警告/アラームの限界値
作業室温は0°Cから70°C,貯蔵は-40°Cから85°Cで,要求の高いデータセンター環境に適しています.
Tx 入力均衡,Rx 出力振幅,前強調; 100GbE 動作のための Tx/Rx CDR コントロール.
標準的な2ワイヤ管理インターフェース,ModSelL,IntL,ResetL,LPMode 完全ホスト制御
MFS1S50-H010Eは,垂直空洞表面発光レーザー (VCSEL) アレイと4つのマルチモードファイバーペア上で高感度PIN光二極管を使用しています.すべての4レーンは50Gb/s PAM4で動作する (53.125GBd) で200Gb/sの総帯域幅を達成する.ブレイアウト端はそれぞれ100Gb/s (50Gb/s PAM4/lane) で2つのレーンを扱う.このアクティブな光学設計は,銅信号の劣化を取り除き,ビットエラー率が1e-12未満を維持しながら,最大50メートルまで到達範囲を拡張します.
このケーブルにはSFF-8636対応の制御信号,モジュール選択,低電源モード,中断線を含む.デジタル診断モニタリング (DDM) は,リンクの健康状態をリアルタイムで把握するネットワーク管理とトラブルシューティングを簡素化する.さらに,トランシーバーは柔軟なラインレート: 10.3125G NRZ, 25.78125G NRZ,および 26.5625G PAM4 は,必要に応じてバックコンパティビリティに対応します..
- トップ・オブ・ラック (ToR) で200GbEまたはInfiniBand HDRの2つのサーバー接続に切り替える
- 高性能コンピューティング (HPC) クラスタは低レイテンシーと高密度ケーブルを必要とします.
- 200GアップリンクをGPUサーバーに搭載したAI/MLトレーニングインフラストラクチャ (NVIDIA QuantumまたはSpectrumスイッチなど).
- ポート効率と簡素化されたケーブル管理が重要なデータセンターの骨組みです
- エンタープライズ・コア・アグリゲーション レークユニットあたり帯域幅を増加させながらトランシーバー数を減らす
NVIDIA量子インフィニバンドスイッチ (例えば,QM8700,QM9700シリーズ) とNVIDIAスペクトルイーサネットスイッチ用に設計された.MFS1S50-H010Eは,200GbEまたはInfiniBand HDR/NDR互換性リンクトレーニングをサポートする標準QSFP56ポートと互換性がある.AOCのEEPROMは,独自の製品識別を提供し,NVIDIAネットワークプラットフォームによって完全に管理されます.ケーブルはQSFP56 MSA (SFF-8665) に準拠し,電気インターフェースはSFF-8679に準拠する.. サポートのブレイクアウトのためにホストポートの設定を常に確認します.
| プラットフォーム/製品ファミリー | サポートする速度 | ポートタイプ |
|---|---|---|
| NVIDIA量子HDRインフィニバンドスイッチ (QM8700,QM8790) | 200G HDR | QSFP56 |
| NVIDIAスペクトル-2/3 イーサネットスイッチ (SN3700,SN4600) | 200GbE | QSFP56 |
| NVIDIA ConnectX-6 HDR/ConnectX-6 Dx | 100Gb/s 尾あたり | QSFP56 |
| ブレイクアウト対応の第三者200GbEスイッチ | 200G→2x100G | QSFP56に対応する |
| パラメータ | 詳細 |
|---|---|
| 製品モデル | MFS1S50-H010E |
| 形状因数 | QSFP56から2xQSFP56アクティブ光学スプリッターケーブル |
| データレート | 200Gb/s (メインエンド) / 100Gb/s (ブレイクアウトブランチ) |
| レーンごとにシグナリング率 | 53.125 GBd PAM4 (名目) |
| ケーブルの長さ | 10m (容量:長さ <50mでは+300mm / -0) |
| 繊維の種類 | マルチモードファイバー (MMF) 50/125μm アクアジャケット |
| 最小曲線半径 | 30mm |
| 供給電圧 (Vcc) | 3.135V ¥3.465V (3.3Vタイプ) |
| 電力消費 (200G終了) | タイプ4.5W 最大5.0W |
| 電力消費量 (分岐点あたり100G端) | タイプ3.0W 最大3.5W |
| 操作ケース温度 | 0°Cから70°C |
| 貯蔵温度 | -40°Cから85°C |
| 相対湿度 (不凝縮) | 5%から85% |
| ESD 許容性 | 典型的なデータセンターのESD処理に対応する. I級レーザー安全性 |
| 診断 特徴 | DDM (Tx/Rx パワー,バイアス,電圧,温度),LOS/LOL,Tx 欠陥,プログラム可能な均衡 |
| 規制の遵守 | CE,FCCクラスA,ICES,RCM,VCCI,CB,cTUVus,RoHS (NVIDIA規格による) |
| 注文部品番号 | 記述 | 長さ |
|---|---|---|
| MFS1S50-H003V | NVIDIA AOC,200Gから2x100G,QSFP56から2xQSFP56 | 3メートル |
| MFS1S50-H005V | NVIDIA AOC,200Gから2x100G,QSFP56から2xQSFP56 | 5メートル |
| MFS1S50-H010E | NVIDIA AOC,200Gから2x100G,QSFP56から2xQSFP56 | 10メートル |
| MFS1S50-H015V | NVIDIA AOC,200Gから2x100G,QSFP56から2xQSFP56 | 15メートル |
| MFS1S50-H020V | NVIDIA AOC,200Gから2x100G,QSFP56から2xQSFP56 | 20メートル |
| MFS1S50-H030V | NVIDIA AOC,200Gから2x100G,QSFP56から2xQSFP56 | 30メートル |
オーダーメイドの長さや大量需要については,当社の販売チームに連絡してください. "E"の後尾は特定の地域または工場コードを表します.標準H0xxVシリーズと同等の電気および光学性能.
- 製品が本物であることを保証する100%本物NVIDIAケーブル 完全に追跡可能で 製造者の品質が保証されています
- 専門技術:私たちのエンジニアは 販売前の互換性の検証と 販売後のサポートをします
- グローバル・ロジスティックス適正な抗静止包装とESD保護で 世界中に迅速な出荷です
- 競争力のある価格と量割引:データセンターの建設やインフラストラクチャの更新プロジェクトに最適です
- 延長保証のオプション:スタンダード1年間の保証で 延長保証は 要求に応じて提供されます
香港のスターサーージ・グループは 端から端までサービスを提供します テクニカル仕様に関するコンサルティング, 相互運用性テストの支援,設置ガイド,およびファームウェア互換性の検証. すべてのケーブルは,清潔な光学コネクタと適切なラベルを保証するために,出荷前に視覚的に検査されます.特定の地域で現場で代替サービスを提供しますSLAのオプションについては アカウントマネージャーに連絡してください.
- スイッチとNICポートがブレイクアウトモード (200G → 2x100G) をサポートしていることを確認します.
- あなたのラックレイアウトで必要なケーブル長さと曲がり半径の制約を確認します.
- 100G端のホストシステムの両方に適切な空気流と電源予算を持つ QSFP56ケージがあることを確認します.
- 環境に追加的な規制認証 (例えば中国 RoHS) が要求されているかどうかを確認してください.
- 高可用性クラスタで同一のリンク対称性のためのリザーブユニットの注文を検討します.
- 電気静止放電 (ESD) 感受性: 設置中に接地された手首帯とESD安全な作業ステーションを使用します.
- 絶対最大電源電圧 (3.6V) やデータ入力電圧を超えてはならない.
- 光学性能を維持し,繊維の破裂を防ぐために,半径30mm未満の緊密な曲がりを避ける.
- QSFP モジュールを常に小心してケージに入力します.強制的に挿入すると,コネクタやケージロックが損傷します.
- 低温範囲内での動作 0 〜 70°C 高密度の環境で十分な空気流が確保される.
- スプリッターブーツやジャケットに目に見える損傷がある場合は,信号完整性の問題を避けるためにケーブルを交換します.
